Delta213 Опубликовано 23 ноября, 2022 Жалоба Share Опубликовано 23 ноября, 2022 25 минут назад, Öde ö сказал: Если конкретная схема так позволяет, тогда ок. Показать? По сути линкс 04, но под мою комплектовку. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Öde ö Опубликовано 23 ноября, 2022 Жалоба Share Опубликовано 23 ноября, 2022 Конечно, очень интересно посмотреть. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...

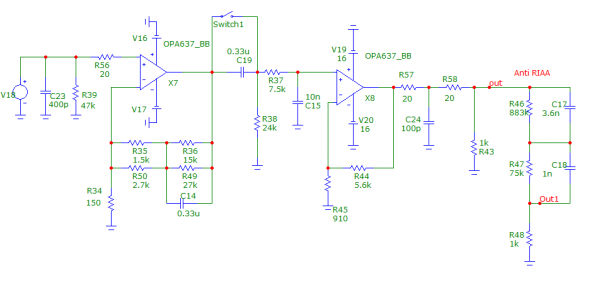

Delta213 Опубликовано 23 ноября, 2022 Жалоба Share Опубликовано 23 ноября, 2022 (изменено) Гибридная коррекция, 3180 и 318 активная, а 7950 и 75 пассивная. 7950 можно выключить замкнув С19 (0,33*24000=7920, ну почти 7950 ) Делаю из того что есть, завтра сфоткаю, ПП не буду разводить, на универсалке спаяю. БП будет на 317/337 но думаю еще на их выход последовательно поставить электронный фильтр на чем-нибудь малошумящем BC550/560 или 2SC2240/2SA970, что в компонентах будет, у меня таких нет За выходные рассчитываю сделать. Да, там на выходе цепочка анти риаа, ее ессно не будет, это мне надо было для анализа АЧХ. PS Не могу не привести первоисточник, с которого собственно и драл. https://lynxaudio.jimdo.com/app/download/8394240793/Lynx04_RIAA_stage.pdf https://lynxaudio.jimdo.com/app/download/11516169593/Lynx_RIAA04V2_art.pdf А Дима (Lynx) драл отсюда , правда во многом переосмыслив и изменив. feb_10.pdf Изменено 23 ноября, 2022 пользователем Delta213 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Öde ö Опубликовано 23 ноября, 2022 Жалоба Share Опубликовано 23 ноября, 2022 У меня три вопроса. Не стебусь. 1. Я к ночи окосел? 2. Я не умею читать схемы? 3. Ты больше не боишься коррекции в цепи ОС? ЗЫ: Мне R56 не нравится. Надеюсь, его на практике получится исключить вообще. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...

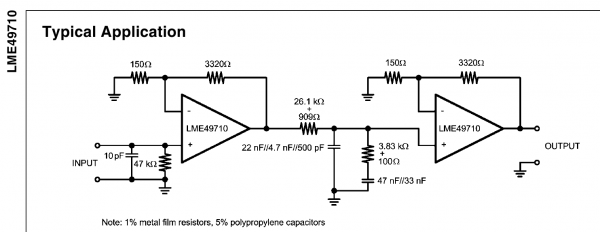

Delta213 Опубликовано 23 ноября, 2022 Жалоба Share Опубликовано 23 ноября, 2022 Только что, Öde ö сказал: 3. Ты больше не боишься коррекции в цепи ОС?тике получится исключить вообще. Ну тут выбираю из двух зол меньшее, чисто пассивную коррекцию не хочу, почитай L04 там все нюансы расписаны. Хотя Нэшнл ратует за пассивную, во все DS ее вставляет. Насчет R56, это как бы предохранитель от возбуда, у ламп так часто делают, антизвонник ставят. На входе ОУ полевик у него входной импеданс емкостной (Миллер), как и у ламп, а этот резистор и Миллер образуют ФНЧ первого порядка, ну такое, можно и не ставить, но 20-30 Ом что там внесут по шумам, мизер. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Öde ö Опубликовано 23 ноября, 2022 Жалоба Share Опубликовано 23 ноября, 2022 Только что, Delta213 сказал: исто пассивную коррекцию не хочу, почитай L04 там все нюансы расписаны. Почитаю. Если что-то не пойму, спрошу. Только что, Delta213 сказал: Насчет R56, это как бы предохранитель от возбуда, у ламп так часто делают, антизвонник ставят. Лампы надо выбирать согласно целям, тогда никакая срань на пути сигнала не нужна. В моем клоне корректора из Marantz 7 никаких антизвонников не требуется. Только что, Delta213 сказал: На входе ОУ полевик у него входной импеданс емкостной (Миллер), как и у ламп, а этот резистор и Миллер образуют ФНЧ первого порядка, ну такое, можно и не ставить, но 20-30 Ом что там внесут по шумам, мизер. Да не в шумах дело, их на самой пластинке в сто раз больше. Дело как раз в эффекте фильтра и, соответственно, в искажениях. А если ставить конструктивно грамотные резисторы, то там еще и индуктивность заметно добавляется. В итоге - каша, и это на слаботочном сигнале. Заметь, я же не придираюсь к R37, R57 и R58. Хотя и от них бы избавиться не мешало. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...

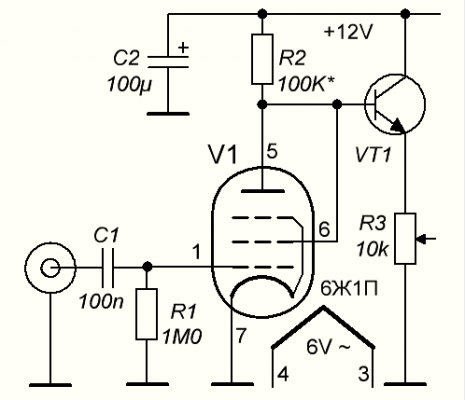

Мистер Хрюк Опубликовано 24 ноября, 2022 Жалоба Share Опубликовано 24 ноября, 2022 Схема огонь !!! 6Жопа1Попа на 12 Вольт !!! и домик внизу. Нильс живёт в квартире N3 справа. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Öde ö Опубликовано 24 ноября, 2022 Жалоба Share Опубликовано 24 ноября, 2022 Я помню, как в 12 лет с унитазным юмором пытался «перекрестить» диод 6Х2П. А что, хорошая компания! Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Мистер Хрюк Опубликовано 25 ноября, 2022 Жалоба Share Опубликовано 25 ноября, 2022 Не понимаю я этой схемы . Транзистор стоит просто как эмиттерный повторитель , он ничего не усиливает , просто не даёт нагрузке посадить выходное напряжение лампы , если нагрузка будет иметь низкое входное сопротивление . Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Delta213 Опубликовано 25 ноября, 2022 Жалоба Share Опубликовано 25 ноября, 2022 В 23.11.2022 в 23:49, Öde ö сказал: А если ставить конструктивно грамотные резисторы, то там еще и индуктивность заметно добавляется. Это какие? ВС, УЛИ и прочее угольное гавно? В этом месте будут стоять 30 Ом MELF, другого подходящего не нашел. И вообще бяда с комплектовкой. Я думал у меня пара плат универсальных оставалась, а казалась только одна, нельзя впихнуть невпихуемое. Если завтра в компонентах будет плата побольше и не дорогая, то гуд, все задумки реализуются. А иначе от 7950 точно придется отказываться, да и от многого другого. Что в итоге, опера OPA637B, думаю 4шт влезут, если нет, то придется ставить ad8066. В коррекции конденсаторы на 318 3180 полистирол к71-5 0,33мкФ (большие зараза), если будет большая плата, то на 7950 такие-же. На тау75 хотел тоже полистирол, RIFA PFE-225 10n, но если не влезут, то поставлю пропиленовую WIMA FKP2. В питании хотел ставить Nichicon KZ 100х25 но скорее всего не влезут, 4шт надо, буду ставить "худые" Elna Silmic2 10x25. Резисторы, какие будут , желательно 1% смд. Вопрос! Я нацелился на голову ортофон, у них у всех (кроме ред, блю) входная емкость корректора 400пФ, но это ведь с учетом кабеля, это еще пик 200 не меньше. Я хочу корректор прямо под тонарм засунуть, так какую емкость ставить? Собственно у меня выбор не велик, есть полистирольные на 600 и 680пик. 1 час назад, Мистер Хрюк сказал: Не понимаю я этой схемы А эту понимаешь? Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Öde ö Опубликовано 25 ноября, 2022 Жалоба Share Опубликовано 25 ноября, 2022 40 минут назад, Delta213 сказал: Вопрос! Я нацелился на голову ортофон, у них у всех (кроме ред, блю) входная емкость корректора 400пФ, но это ведь с учетом кабеля, это еще пик 200 не меньше. Ну не 200, но в целом правильно. 40 минут назад, Delta213 сказал: Я хочу корректор прямо под тонарм засунуть, так какую емкость ставить? А это на слух, и по двум причинам. Первую ты сам назвал: кабель, а он у всех разный, или его может вообще не быть, как в твоей задумке. Вторая причина: 400 пФ - это своего рода стандарт, а на практике потребная емкость может отличаться от головы к голове. Будешь отслушивать реальную голову на реальной схеме, тогда и решишь. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Delta213 Опубликовано 26 ноября, 2022 Жалоба Share Опубликовано 26 ноября, 2022 В 25.11.2022 в 17:28, Öde ö сказал: Ну не 200, но в целом правильно. Я думаю, что у очень хорошего и дорогого кабеля будет 200пик, а так поди все 400+ наберется. Купил я сегодня в компонентах универсалку побольше, наверное все что задумал реализую. Щазз слегка постебаюсь, есть у меня сигнальные реле, одинаковые по х-м и размеру, но одни самурайско-японские фуджитсу - такамисава, а вторые истинно арийские сименс, я весь мозг себе вынес какую из них поставить на отключение 7950 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Öde ö Опубликовано 26 ноября, 2022 Жалоба Share Опубликовано 26 ноября, 2022 Ставь любые по вкусу. Настраивать все равно будешь не межкаскадные дебри корректора. Ты в итоге будешь играться с нагрузкой и емкостью по входу головки. И не удивляйся, если в хрде экспериментов вместо 47 кОм нагрузки на головку тебе вдруг захочется поставить 100. Детская крайность, но желание может возникнуть. Именно поэтому в аудиоложеских корректорах на входе стоят КПЕ и переменные резисторы. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Андрей1989 Опубликовано 27 ноября, 2022 Жалоба Share Опубликовано 27 ноября, 2022 https://www.avito.ru/astrahan/tovary_dlya_kompyutera/kolonki_dlya_kompyutera_technics_1448039996 Столько всякого винтажа продает Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Андрей1989 Опубликовано 2 декабря, 2022 Жалоба Share Опубликовано 2 декабря, 2022 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Öde ö Опубликовано 5 декабря, 2022 Жалоба Share Опубликовано 5 декабря, 2022 @Delta213 , как дела с корректором? Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Delta213 Опубликовано 5 декабря, 2022 Жалоба Share Опубликовано 5 декабря, 2022 Собрал, но пока другие дела навалились, отложил. Еще БП надо сделать, за это вообще пока не брался и саму арию посмотреть, кондеры заменить, проводку в тонарме, итп. Мне кстати подогнали не новую, но вполне живую гзм003, как она в целом? Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Öde ö Опубликовано 5 декабря, 2022 Жалоба Share Опубликовано 5 декабря, 2022 7 минут назад, Delta213 сказал: саму арию посмотреть, кондеры заменить, проводку в тонарме, итп. Провода тонарма я бы пока не трогал. Нормальные провода денег стоят, а лучше штатных ты "на мусорке" не найдешь. 8 минут назад, Delta213 сказал: подогнали не новую, но вполне живую гзм003, как она в целом? Не знаю, никогда ее не слышал. Нюансов в музыке она однозначно не раскроет, но проверить систему в целом вполне сгодится. 10 минут назад, Delta213 сказал: Еще БП надо сделать Только не импульсный. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Delta213 Опубликовано 5 декабря, 2022 Жалоба Share Опубликовано 5 декабря, 2022 20 минут назад, Öde ö сказал: Только не импульсный. Конечно-же нет! Где-то был у меня небольшой тор 2х18, не найду пока. Да и желательно 4х18, я делал как двойное моно, чтобы не заморачиваться с соединением земли. Стас, мне в другом месте насоветовали АТ311, такие еще есть в продаже новые и недорого, глянь. https://www.dj-store.ru/oborudovanie/didzhejev/vse-dlya-vinila/kartridzhi/24612_audio-technica-at311ep.html Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Öde ö Опубликовано 5 декабря, 2022 Жалоба Share Опубликовано 5 декабря, 2022 28 минут назад, Delta213 сказал: Стас, мне в другом месте насоветовали АТ311 Она изначально Т4Р, только с адаптером. Заведомо несерьезный сегмент, да еще и четыре лишних контакта. Я бы не заморачивался. Если тебе принципиально иметь абсолютно новую голову, возьми хотя бы Ortofon 2M Red. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Delta213 Опубликовано 5 декабря, 2022 Жалоба Share Опубликовано 5 декабря, 2022 21 минуту назад, Öde ö сказал: Если тебе принципиально иметь абсолютно новую голову, возьми хотя бы Ortofon 2M Red. Не то чтобы принципиально, а где найти не убитую, с не рассохшимся демпфером? Насчет ортофона я тоже думал, может и куплю, если на 003 результат устроит. Но только не 2м ред! У ред активное сопротивление 1.3к и индуктивность 700мГ, для примера 510/520 ортофон, который еще встречается в продаже, 100 Ohm и 550 mH, мне кажется это важно. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Öde ö Опубликовано 5 декабря, 2022 Жалоба Share Опубликовано 5 декабря, 2022 24 минуты назад, Delta213 сказал: Но только не 2м ред! У ред активное сопротивление 1.3к и индуктивность 700мГ, для примера 510/520 ортофон, который еще встречается в продаже, 100 Ohm и 550 mH, мне кажется это важно. ОК. 24 минуты назад, Delta213 сказал: Не то чтобы принципиально, а где найти не убитую, с не рассохшимся демпфером? У частных продавцов. Вот, посмотри головочку. Продавец много лет этим добром торгует. Это условно Нагаока. В ней конструктивно нет демпфера, хотя старый демпфер - не так страшен, как его малюют. А еще в отличие от АТ в ней должна быть хорошая нижняя середина, а то и вменяемый бас. АТ - сильно писклявые. Картридж Nagaoka MP-10 (JEWELTONE MP-10). Мешок (meshok.net) Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Kryzhik Опубликовано 7 декабря, 2022 Жалоба Share Опубликовано 7 декабря, 2022 (изменено) Добрый день всем. Хотел выложить объявление в нужной ветке, но подумал почему бы ни сделать этого здесь. Так сказать обратится к заинтересованным напрямую. Год назад приобрёл картридж, слушал его несколько месяцев. Прослушивание было нечастое, так как последний год практически полностью погрузился в катушечник. ТЕПЕРЬ ПРЕДМЕТНО… Продаю хороший универсальный mc картридж с высоким выходом JICO SETO HORI. SETO-HORI Specifications - Frequency response: 15-32kHz - Output @ 1kHz: 2.0 mV - Channel separation @ 1kHz: 25 dB - Channel balance @ 1kHz: within 1.5 dB - Compliance 12 x 10 10-6 cm/dyne (100 Hz) - Tracking force: 2.0 g - Stylus tip: Micro-ridge diamond - Output impedance @ 1kHz: 130 Ohms - Recommende Load Impedance @ 1kHz: min 1000 Ohms - Product net weight: 11 g - Height body including stylus approx 20 mm - Shielding case: Ceramic ware from Seto and Walnut Картридж музыкальный, звучание чисто японское с задиром частот наверх. Но признаться звучат верха очень достойно! бас глубокий. Реальному покупателю устрою тест драйв на подходящем тонарме! Продаю в связи с нежеланием данного картриджа дружить с ma-505, ну, и с желанием покупки иного картриджа. Цену вижу 95.000₽ Изменено 7 декабря, 2022 пользователем Kryzhik Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Delta213 Опубликовано 8 декабря, 2022 Жалоба Share Опубликовано 8 декабря, 2022 В 07.12.2022 в 15:08, Kryzhik сказал: Прослушивание было нечастое, так как последний год практически полностью погрузился в катушечник. Этак вы и до граммофонов дойдете https://oldpatefon.profiforum.ru Будете голову ломать какие иглы лучше, бамбуклвые из Тайланда, или кленовые из Канады Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Kryzhik Опубликовано 8 декабря, 2022 Жалоба Share Опубликовано 8 декабря, 2022 18 минут назад, Delta213 сказал: Этак вы и до граммофонов дойдете https://oldpatefon.profiforum.ru Будете голову ломать какие иглы лучше, бамбуклвые из Тайланда, или кленовые из Канады Уловил катушечную магию) плюс много релизов в этом году именно на ленте появилось в моей коллекции!) Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
