Bbk Fsa 6800

[playerskiller]

объясняю ситуацию...

[playerskiller]

у меня есть два провода:

1. с одной стороны два RCA разъема с другой- TRS phone jack (названия найдены в инете)

2. С каждой стороны по два RCA разъема.



Первым проводом я соединяю ноут с декодером, а вторым декодер с сабом... (при таком соединении есть фон)

Если подключить 1 провод напрямую к сабу - фона нет



Если подключить 1 провод к сабу но не подключать к ноуту фона нет

Если подключить 2 провод к сабу но не подключать к декодеру фон есть... скрутиль второй провод в кольца и подключил к сабу - фон практически пропал....



Треск во всех случаях одинаков...

[Öde ö]

скрутиль второй провод в кольца и подключил к сабу - фон практически пропал....

Для начала возьми нормальные кабели. А то у тебя небось каждый толщиной со спичку. С учетом изоляции.

[playerskiller]

Для начала возьми нормальные кабели. А то у тебя небось каждый толщиной со спичку. С учетом изоляции.



ну собственно где такие и есть... Такие шли в комплекте с системой... Посоветуйте какие лучше купить и где...

[Öde ö]

1. Для кабелей RCA-RCA (тюльпан-тюльпан) возьми более или менее плотный коаксиал.

2. Для кабеля Jack 3.5 - RCA возьми любую пару в приличной плотной оплетке.

Паяй сам, дешевле выйдет.

[playerskiller]

а может есть где нибудь статейкак как такое чудо сделать?

[Öde ö]

А вообще, осмотри оба блока еще раз. Мож где тупо земля отвалилась.



Кабели RCA-RCA могу одолжить тебе на день или два.

Кабель Jack 3.5 - RCA у меня тоже тонкий и хреновый, но заведомо исправный.



Если не лень, стукни в личку. Подъедешь, заберешь попользоваться. С возвратом

[playerskiller]

Jack 3.5 - RCA с этим кабелем у меня все нормально работает без шума

[Öde ö]

Ну так еще проще. Подъедешь и возьмешь самопальные, но нормальные RCA-RCA.

[playerskiller]

ну что же.... Новые два кабеля решили одну лишь проблему: подключив их к сабу но не подключая к декодеру гудение прекратилось... Собрав полностью систему гудение при воспроизведении музыки возобновилось

Выяснился следующий факт: когда музыка не играет есть тихое гудение, когда играет музыка оно усиливается....

[Öde ö]

1. Кабели оставь себе. Типа, подарок.

2. Подключи саб к декодеру к одному из стереофонических выходов (верхние гнезда "L" и "R"), а все входы на декодере замкни накоротко (каждый на землю). Фон есть?

[playerskiller]

Спасибо большое за подарок....

Замкни на коротко все входы, легко сказать... Еще бы найти чем замыкать))))))))



а выход со стабилизаторов 18В это нормально????

[Öde ö]

Без нагрузки нормально. Тем боле ты туда кондеры большей емкости впихнул.

Если нечем замкнуть входы, сейчас тогда проще поступим...

[playerskiller]

кондер я выпихнул оттуда и вставил родной...)

[Öde ö]

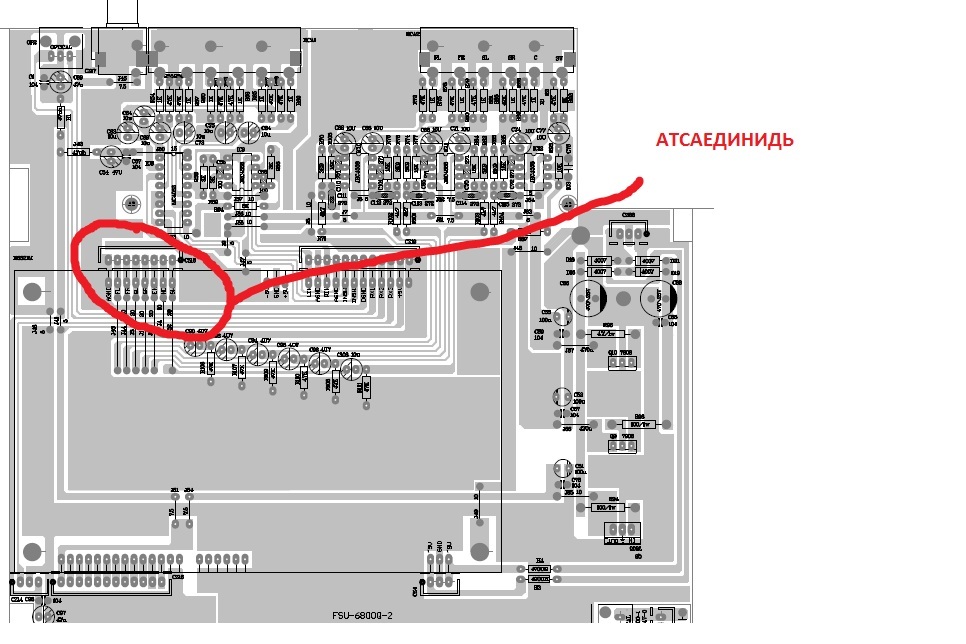

Найди на основной плате разъем шлейфа CZ18, который соединяет плату декодера с выходными операционными усилителями на основной плате. Отключи шлейф, т.е. отсоедини плату декодера от выходных каскадов усиления. Фон есть?

[playerskiller]

Есть но стал потише...

[Öde ö]

Желательно бы, конечно, глянуть осциллографом, фон идет из питания или рождается еще где-то.

Выше уже правильно об этом написали.



Большое подозрение все же на блок питания. В операционниках на выходе блока управления при правильном монтаже гудеть просто нечему.



Если хочешь, привози Глянем осциллом.

[playerskiller]

Млин даже не знаю)))))

[Карлсон]

Выяснился следующий факт: когда музыка не играет есть тихое гудение, когда играет музыка оно усиливается....



1. Убедись, что это не запись такая ). Включи какую-нить электронщину или создай в звуковом редакторе файл с тишиной.

2. Смахивает на работу шумодава источника звука. В свойствах звуковухи отключи все имеющиеся входы, причем не только в меню воспроизведения, но и записи. Обязательны к отключению микрофонный вход и аналоговый звук сидюка.

3. Маловероятно, но возможно при нагрузке перекашивается земля в усилке. Дополнительно соединить все общие точки проводом потолще, в т.ч. кинуть и на вход.

[playerskiller]

1. Убедись, что это не запись такая ). Включи какую-нить электронщину или создай в звуковом редакторе файл с тишиной.

2. Смахивает на работу шумодава источника звука. В свойствах звуковухи отключи все имеющиеся входы, причем не только в меню воспроизведения, но и записи. Обязательны к отключению микрофонный вход и аналоговый звук сидюка.

3. Маловероятно, но возможно при нагрузке перекашивается земля в усилке. Дополнительно соединить все общие точки проводом потолще, в т.ч. кинуть и на вход.



1. Запись 100% нормальная потому что втыкаю напрямую в саб без блока управления всё работает чисто.

2. Звуковуха встроенная в ноуте либо с телефона. Опять же повторюсь, втыкаю напрямую в саб- чисто.

3. На счет земли не знаю.



заменил все кондеры в схеме питания на 2200 мкФ- эффекта ноль.

[playerskiller]

Прошло почти три месяца и у меня появилось время)))))

Купил новый пояльник и опытным путем выяснилось что помехи идут от переменки на входе в блок управления. подал на вход 12 вольт постоянки с компьютерного блока питания стало всё идеально.

если я перенесу диодный мост из юлока питания в саб вуфер это поможет???

[Карлсон]

а выход со стабилизаторов 18В это нормально????

Это в каком месте такие стабилизаторы? Может имелось ввиду напряжение на конденсаторе после диодного моста?



если я перенесу диодный мост из юлока питания в саб вуфер это поможет???

поподробнее о расположении блока питания, плз, и что он питает?



подал на вход 12 вольт постоянки с компьютерного..

на какой вход 12В?



Кстати, судя по картинкам, декодер питается переменным напряжением от саба, которое далее стабилизируется. Вот если в декодере после выпрямителя до и после стабилизаторов 7808 и 7908 сдохло 4 конденсатора... или неисправен кто-нить из стабилизаторов.

И еще: отдален ли провод, питающий декодер от саба, от звуковых?

[Öde ö]

Эти кондеры и стабы копались в первую очередь. Грешить на них логично, но увы... Виноваты не они и не схемотехника, а китайцы.

[Карлсон]

Не представляю всей картины в целом, но

1.Там должно быть +-8В относительно аналоговой земли, в сумме 16В, а не 18В.

2. Возможно питание саба от декодера гальванически не развязано, и в проводе аналоговой земли возникает падение напряжения от протекающего тока, отсюда и фон. Неплохо было бы попробовать умощнить провода с переменкой, питающие декодер.

3. О проделанных действиях лучше узнать от автора темы.

[DJ PAVLOFF]

Выяснился следующий факт: когда музыка не играет есть тихое гудение, когда играет музыка оно усиливается....



диодный мост поменяй.
