Помогите сделать ламповый усилитель

[bbden175]

спасибо. Скачал. На русском есть эта прога? тяжеловато разбираться. Принцип я правильно понимаю - в ней надо рисовать схему, потом эта схема проверяться будет? лампы чет пока не найду, вечером буду ковырять.

на русском не встречал, говорят русики есть для мультисима но кривые. TINA-только английский. Только не понял, какую скачал. А принцип понял правильно.

[alexastor]

Только не понял, какую скачал

7 версия. последняя, я так понял. Как лампы по аглицки? искал tube, lamp в справочнике, нету такого.

[bbden175]

7 версия. последняя, я так понял. Как лампы по аглицки? искал tube, lamp в справочнике, нету такого.

В тине есть графическое изображение лампы. по нему ориентируйся. Точно есть там, сам в свое время игрался. Версию не помню.

vacuum tube

На ti.com есть русская версия тины. Вкладка spice macros-лампы кажется там.

[Öde ö]

valve - по-английски

tube - по-американски

[bbden175]

В демке тина9 , что на сайте производителя, в хелпе лампы заявлены но их нет(((((((((((( Только что убедился. Видно нужно искать полную версию. Или искать спайс модели и их подключать самостоятельно, Но это гемор еще тот. Зато в мультисиме 11 они точно есть, а он есть на рутрекере.

[Ицхак]

схема:



Кстати схема вполне неплоха, можно пробовать. Одно но, ел34 довольно дорогие если фирменные, про наши 6п27с речи ведь не идет? Хотя она тоже недешева. Тесловские ел34 барахло, сразу предупреждаю.

Я бы посоветовал делать на 6с4с (2А3)!!!

Насчет симуляторов, пользуйте микрокап, модели ламп есть, и не только ламп, а практически все отечественные транзисторы, не говоря уж об импортных. Могу помочь с освоением.

Вот для примера из микрокапа.

[Ицхак]

Вот модели которые есть у меня (только лампы)

2A3

3CX300

SV6AS7

6BM8 / ECL82

6DJ8 / ECC88

6N1P

6SN7GTB

12AT7 / ECC81

12AU7 / ECC82

12AX7 / ECC83

76

300B

SV572-3

SV572-10

5751



6S3P-EV

6S4P

6N5S

6N16B

6G2

6G3P Triode

6P41S_T Triode mode

6P31S_T Triode mode

6P13S_T Triode mode

GU72_T Triode mode

6P36S-EV_T Triode mode

6P43P_T Triode mode

6S45P-E

GM70

6J43P Pentode



6DJ8, ECC88

12AX7

12AU7, ECC82

2A3

300B

12AT7, ECC81

6550

EL34

6L6GC

KT88

6AN8 -----> 6AN8T triode, 6AN8P PENTODE

6SN7

5842, 417A

5V4GA

5Y3GT

6D22S

6S33S

6N7S

6N8S

6N6P

6N23P

6P3s_T Triode Mode

6N5P

6N1P

6s41s

GU50_T Triode Mode

6P45S_T Triode Mode

6N3P-E

6P3S Pentode

GU50 Pentode

6P14P_T Triode Mode

6R3S-1_T Triode Mode

6F5P_T Triode

6F5P_PT Pentode in triode mode

6N13S

6F5P Pentode

EL84/6BQ5/6P14P

6N3P

6S6B

6N27P

6P7S_T Triode Mode

6N2P

6S19P

6S51N

6S52N

6F12P_T Triode

6F12P_P Pentode

6P18P_P Pentode

6P18P_T Triode Mode

6E5P Tetrode

6N28B

6N30P-DR

6P15P_P Pentode

6F3P_P Pentode

6F3P_T Triode

6F3P_PT Pentode in triode mode

6N9S

6E5P_T Tetrode in trioe mode, R2gp=200ohm

6S3P

6J9P Pentode

6S45P-E

6p9

6P9_T Triode

6J38P

6J38P_T Triode

6G2

6G7

6S4S

6P7S

6P36S_T



Ну и можно самому делать модели по вах лампы, вполне несложно.

[alexastor]

Могу помочь с освоением.

Буду очень признателен. Сейчас скачаю, посмотрю что к чему.

[Beer_man]

Вот модели которые есть у меня (только лампы)

сами составляли? они в формате PSpice? можете здесь выложить библиотеку?

[alexastor]

Ицхак

поставил. Моих ламп в списке нет. Как быть?

[Ицхак]

Ицхак

поставил. Моих ламп в списке нет. Как быть?



На работу убегаю, времени нет, вечером подробнее.

MC9.ZIP

LIBRARY.zip

[bbden175]

Ицхак

поставил. Моих ламп в списке нет. Как быть?

Ставь функциональные аналоги. микрокап не очень удобен, имхо, мультисим удобнее. Книгу по микрокапу могу дать для ознакомления(с возвратом, естественно).

Сам предпочитаю мультисим, по микрокапу вопросы лучше к Ицхаку, я так понял у него опыт работы именно с микрокапом имеется..

[alexastor]

мультисим удобнее

яндексы выдают только симкарты на это слово. И в моем случае человек, который может рассказать что и как важнее удобства пользования программой. Да и в сети пару книжек вчера нашел по мультикапу, даже (!) нарисовал вчера схему фонарика карманного , правда не проверял.

[bbden175]

Плохо искал.

http://rutracker.org/forum/viewtopic.php?t=2628091

Там же еще 12 ссылок. Одна из лучших программ именно для аналогового моделирования. Инфы-море. В микрокапе удобно только переходные процессы анализировать. Некоторые производители даже модели своих компонентов в формате мультисим выкладывают. А микрокап по ходу помирает медленно.

[alexastor]

bbden175

Да нашел я ее, даже скачал. Только в момент когда собрался ее ставить, увидел пост Ицхака про другую прогу, ну и взялся за нее. А в памяти отложилось только симкарты. Регистрации на рутрекере нет, нашел в другом месте. Поставлю обе, в какой-нибудь уж точно разберусь. Вариант с мультикапом интересен тем, что там точно есть то, что мне необходимо (в плане ламп)

[Chi]

Плохо искал.

http://rutracker.org/forum/viewtopic.php?t=2628091

А микрокап по ходу помирает медленно.

А мы все лабы в нём делаем(

[Ицхак]

Ну что разобрались чтоли? LIBRARY.zip закинуть в папку LIBRARY MC9.ZIP в папку, куда проинсталлировался МС. Ессно распаковать.

[alexastor]

Ицхак

я еще на работе

[alexastor]

Завел, лампы нашел. Сегодня рисовать начну.

Кто-нибудь может мне рассказать по схеме - что там? Я имею в виду охарактеризовать усилок - сколькотактный, ну и какие хар-ки у него есть (Что он ламповый я уже просек )

что такое каскад и где он там?, сколько их там?

[Ицхак]

Завел, лампы нашел. Сегодня рисовать начну.

Кто-нибудь может мне рассказать по схеме - что там? Я имею в виду охарактеризовать усилок - сколькотактный, ну и какие хар-ки у него есть (Что он ламповый я уже просек )

что такое каскад и где он там?, сколько их там?



Двухтактный усилитель, количество каскадов три, я предпочитаю двухкаскадные, у них компенсируются искажения, что кстати хорошо видно в микрокапе.



В сэмплах микрокапа есть две схемы ламповых усилителей, вернее один усилитель и один каскад усиления на лампе. Я правда немного не так трансформатор моделирую, но имхо не принципиально.

Cir.zip

[Ицхак]

Первая схема это примерно то что у тебя нарисовано, вторя что я бы предложил, только вместо 6п36с 6с4с или 2а3.

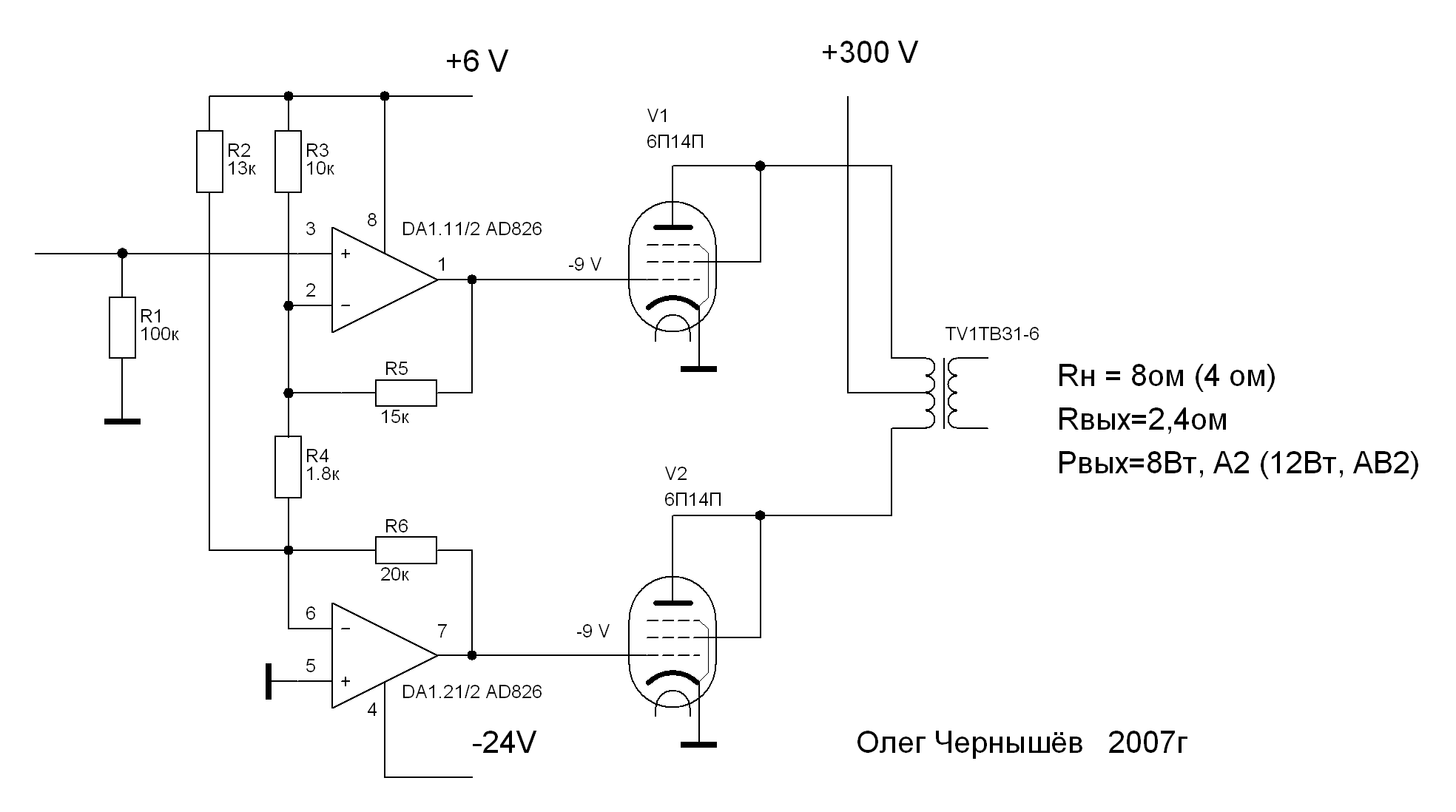

три каскада

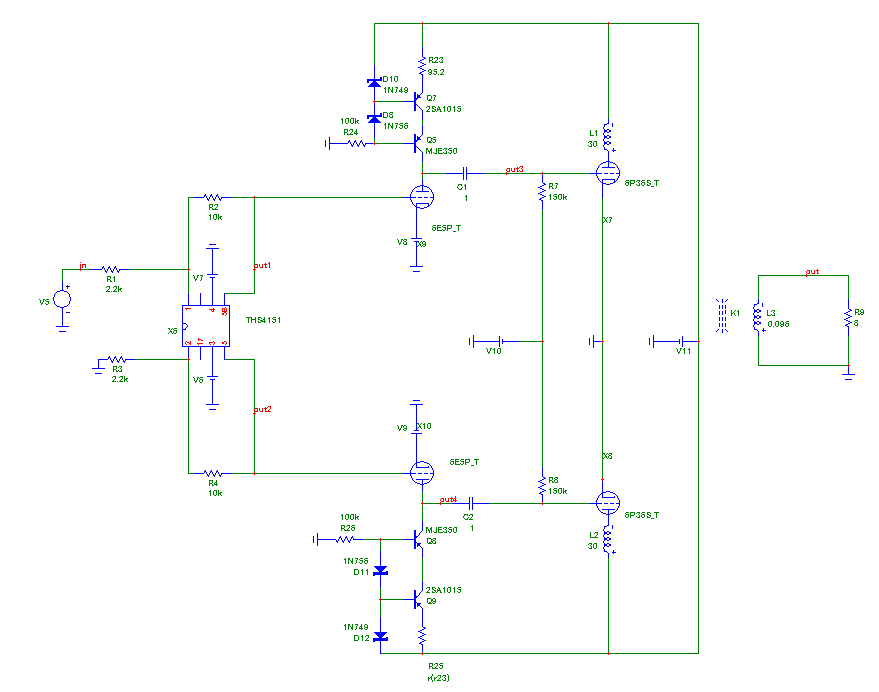

два каскада

[alexastor]

Так.. в общем каскад - это лампа (пара ламп) с обвязкой (конденсаторы-резисторы) я правильно понимаю?

[Ицхак]

Так.. в общем каскад - это лампа (пара ламп) с обвязкой (конденсаторы-резисторы) я правильно понимаю?



Ну в общем да, српп пара ламп, а каскад один.

[Ицхак]

А вообще мне нравятся гибридные схемы, у ламп ведь тоже есть слабые места, например фазовращатели ламповые очень так себе. Имхо не надо зацикливаться на только лампах или только транзисторах, надо совмещать лучшее из разных идеологий. Для примера.

[bbden175]

Двухтактный усилитель, количество каскадов три, я предпочитаю двухкаскадные, у них компенсируются искажения, что кстати хорошо видно в микрокапе.



В сэмплах микрокапа есть две схемы ламповых усилителей, вернее один усилитель и один каскад усиления на лампе. Я правда немного не так трансформатор моделирую, но имхо не принципиально.

Cir.zip

Двухтактный вых каскад, а не усилитель. Интересно, как в двухкаскадном усилителе искажения компенсируются? Чем? Какие искажения? Ицхак, опять не в ту степь тебя занесло. Поясни подробнее.))))
