Фундамент

[_AL]

Есть кстати проект Дмитрия Рейха - он (проект) вдохновил меня на стройку , там одноэтажный дом, стены из КББ 20см, там не указано, но думаю полнотелый блок. Могу скинуть в pdf-е.

[IxTab]

Есть кстати проект Дмитрия Рейха - он (проект) вдохновил меня на стройку , там одноэтажный дом, стены из КББ 20см, там не указано, но думаю полнотелый блок. Могу скинуть в pdf-е.

Буду признателен [email protected], хотя проект который я задумал осуществить, полностью мне подходит

[_AL]

Буду признателен [email protected], хотя проект который я задумал осуществить, полностью мне подходит

Там просто много разных узлов нарисовано, которые можно переварить и использовать в своей стройке!

[IxTab]

Там просто много разных узлов нарисовано, которые можно переварить и использовать в своей стройке!

А вот это было бы замечательно ^^

Спасибо получил. Сказать чесно, сам проект не очень. Во-первых форма самого дома экономически не выгодная, во вторых доп траты на отопление этих "закутков" как раз таки из-за формы, санузел/кухня/котельня разнесены в разные стороны (тащить все коммуникации через спальни и коридоры), вход в спальню через кухню+прямой контакт с этим помещением (спишь утром, а жена миксиром жжужит). Одна из "детских" окружена двумя уборными, зал проходной, а если гости задержались, а дети спать хотят

[Belmando]





проект Дмитрия Рейха - он (проект) вдохновил меня на стройку , там одноэтажный дом, стены из КББ 20см, там не указано, но думаю полнотелый блок. Могу скинуть в pdf-е.

Всем интересно, выкладывай в теме http://forum.astrakhan.ru/index.php?showtopic=164079 или тут

[_AL]

Дом на одну семью.pdf

Всем интересно, выкладывай в теме http://forum.astrakhan.ru/index.php?showtopic=164079 или тут

ну вот... надеюсь на авторские права не посягнул, поскольку сам нашел в инете в свободном доступе

Вообще фундамент интересный - у финнов так часто делают, еще используются материалы, о которых у нас и не слышали - типа ветрозащитных плит...

[Thurman]

Добрый день!



Нужен совет по фундаменту, имеется необходимая планировка

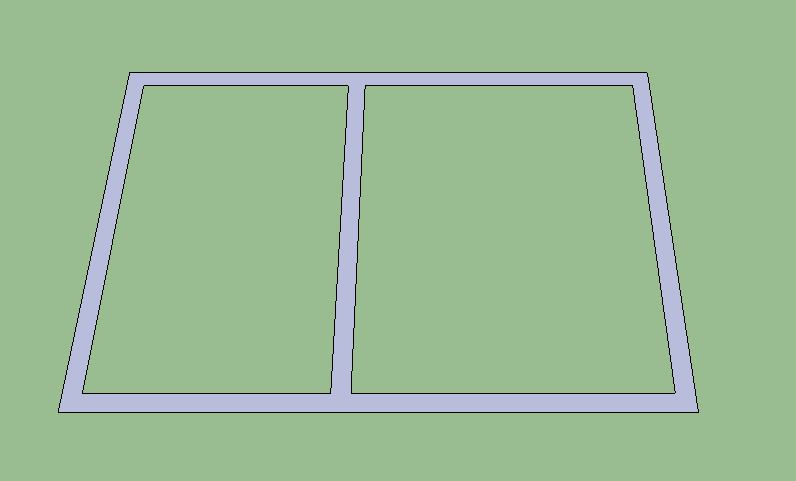

Предполагается что фундамент должен быть такой

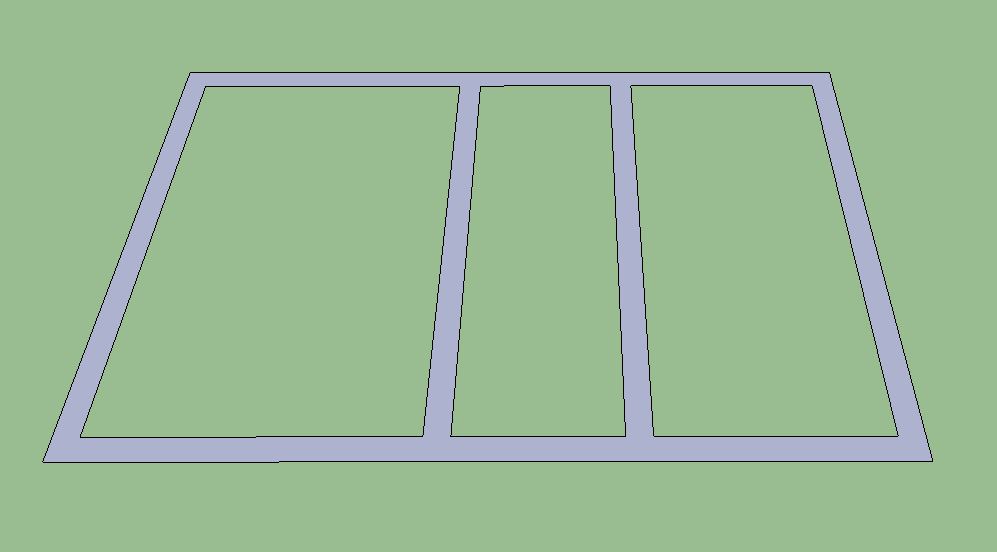

Возможно ли в целях экономии сделать его таким

З.Ы. Один этаж+мансарда, полы по грунту, грунт суглинок.

[merlin666]

Добрый день!



Нужен совет по фундаменту, имеется необходимая планировка

1 — копия.jpg

Предполагается что фундамент должен быть такой


Возможно ли в целях экономии сделать его таким


З.Ы. Один этаж+мансарда, полы по грунту, грунт суглинок.

Лестница на мансарду где? Перекрытие какое?



На фундаменте не экономят упрощением.

[Thurman]

Лестница на мансарду где? Перекрытие какое?



На фундаменте не экономят упрощением.

С мансардой пока не определенность, вероятно приду к холодному чердаку. Перекрытие по деревянным балкам.

[merlin666]

С мансардой пока не определенность, вероятно приду к холодному чердаку. Перекрытие по деревянным балкам.



Дык когда определитесь тогда и нужно считать.

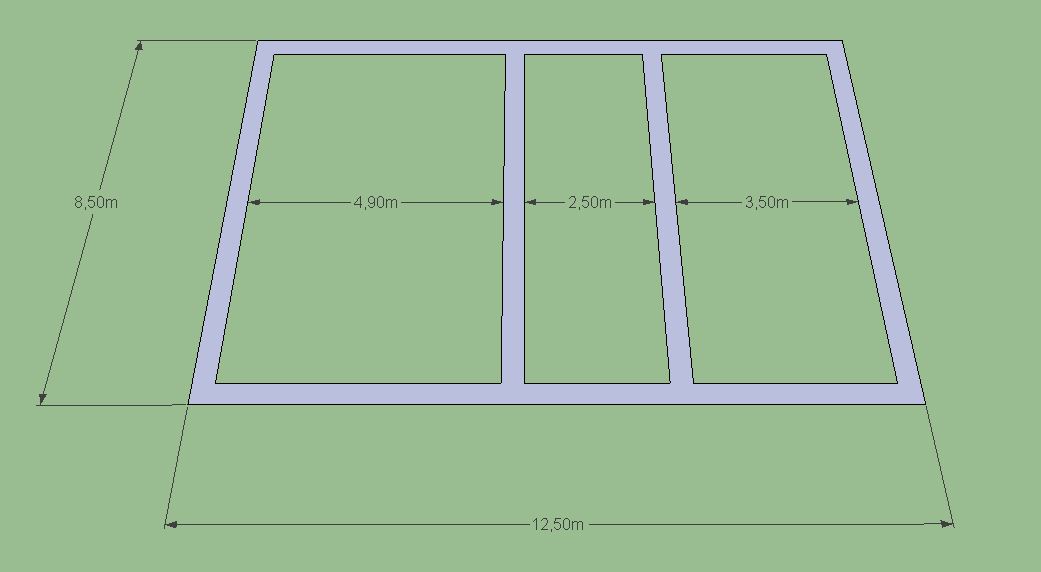

Размеров тоже не вижу - пролёты какие.

[Кот140613]





merlin666

Если хочешь сэкономить копай ленту на 0,6 в глубину льешь 0,3 шириной 1м М200 с армировкой Ф12, далее ставишь ряд ФБС размер исходя из стен, получиться не дорого и качественно(ФБС можно БУ)

[ГМО]

Если хочешь сэкономить копай ленту на 0,6 в глубину льешь 0,3 шириной 1м М200 с армировкой Ф12, далее ставишь ряд ФБС размер исходя из стен, получиться не дорого и качественно(ФБС можно БУ)

И ее (подушку) выдавит/сломает при первых же сильных морозах.

[_AL]

Добрый день!



Нужен совет по фундаменту, имеется необходимая планировка

1 — копия.jpg

Предполагается что фундамент должен быть такой


Возможно ли в целях экономии сделать его таким


З.Ы. Один этаж+мансарда, полы по грунту, грунт суглинок.

Все зависит от конструкции стропильной системы - если наслонная стропилка, то внутри нужны будут несущие стены, или может быть колонны, они должны опираться на фундамент, если даже стропилка висячая, то все равно балки перекрытия на что-то опирать надо , - у тебя же не 4 метра ширина! Не несущие перегородки можно ставить и на стяжку (желательно соответствующее утолщение стяжки в этих местах).

П.С.  Для конструкции в целом - холодный чердак лучше, чем мансарда и проще!

[Thurman]

Дык когда определитесь тогда и нужно считать.

Размеров тоже не вижу - пролёты какие.

Холодный чердак

Интересует еще один трепетный вопрос, заливка фундамент без опалубки.

Роется лента глубиной 1,2 м ширина 40 см, 20 см делает подушка из песка трамбуется, далее укладываем полиэтиленовую пленку 200 микрон, армируем и собственно заливаем. После, небольшой цоколь из кбб высотой 40 см и полы по грунту.

Для себя вижу кучу плюсов, из возможных найденных минусов это недостаточная гидроизоляция и неровные стены.

Если верить этой информации https://www.forumhouse.ru/articles/house/5507 то оба эти минуса решаются копкой ленты в 50 см и установкой листов ЭППС.



З.Ы. Вес дома с учетом нагрузок (снеговая+эксплат.) и коэф. запаса: 322 т = 3220 кН

[ГМО]

Холодный чердак


Интересует еще один трепетный вопрос, заливка фундамент без опалубки.

Роется лента глубиной 1,2 м ширина 40 см, 20 см делает подушка из песка трамбуется, далее укладываем полиэтиленовую пленку 200 микрон, армируем и собственно заливаем. После, небольшой цоколь из кбб высотой 40 см и полы по грунту.

Для себя вижу кучу плюсов, из возможных найденных минусов это недостаточная гидроизоляция и неровные стены.

Если верить этой информации https://www.forumhouse.ru/articles/house/5507 то оба эти минуса решаются копкой ленты в 50 см и установкой листов ЭППС.



З.Ы. Вес дома с учетом нагрузок (снеговая+эксплат.) и коэф. запаса: 322 т = 3220 кН

1,2 метра в глубину и 40 в ширину это полкуба на метр погонный. Одна сторона только 6 кубов бетона. 4 стороны и капитальная = 30 кубов. (5 миксеров) При цене 3 тыс за куб, без учета доставки это выходит 90 тыс только на бетон, без учета армопоясов и работе по выемке грунта и устройству опалубки.

Зачем такое городить, на полутороэтажный дом не понятно. Но стоять будет и выдержит на изгиб три этажа. Это точно. А вот на усадку не факт..



Да и смысл заменять грунт на непучинистый (песок) ниже глубины промерзания тоже неясен.



Чем плох МЗУФ скажем 40х40? Ты же сейчас 1,2 метра откопаешь и будешь скорее всего песок свой кидать прямо в верховодку, если конечно не строишь на бугре.

[Belmando]





ширина 40 см, 20 см делает подушка из песка трамбуется, далее укладываем полиэтиленовую пленку 200 микрон

• Ширину фундамента считай, 40см это 4т на метр погонный по 1кг/см2...  сколько у тебя получается? Для сведения, дом в блок, 2 этажа от 5т до 11т на метр.
• подушку делай из щебня с трамбовкой, для предотвращения капилярного подсоса влаги лентой фундамента (кто будет говорить, что это зло, просто не хочет заморачиваться), под щебень можно постелить геотекстиль.
• пленка это гуд

НО: не намного геморнее, но 100% лучше не полениться и выкопать, ямы шире и залить с опалубкой Т-образный. потом гидроизоляция. Но все скажет расчет веса дома+снеговая+отделка (не поленись посчитай).

[Thurman]

1,2 метра в глубину и 40 в ширину это полкуба на метр погонный. Одна сторона только 6 кубов бетона. 4 стороны и капитальная = 30 кубов. (5 миксеров) При цене 3 тыс за куб, без учета доставки это выходит 90 тыс только на бетон, без учета армопоясов и работе по выемке грунта и устройству опалубки.

Зачем такое городить, на полутороэтажный дом не понятно. Но стоять будет и выдержит на изгиб три этажа. Это точно. А вот на усадку не факт..



Да и смысл заменять грунт на непучинистый (песок) ниже глубины промерзания тоже неясен.



Чем плох МЗУФ скажем 40х40? Ты же сейчас 1,2 метра откопаешь и будешь скорее всего песок свой кидать прямо в верховодку, если конечно не строишь на бугре.



Почему высота именно 40? Я так пониманию это без учета подушки? Значит нужно будет делать отмостку из ЭППС в 80 см? Нет не на бугре.





• Ширину фундамента считай, 40см это 4т на метр погонный по 1кг/см2...  сколько у тебя получается? Для сведения, дом в блок, 2 этажа от 5т до 11т на метр.
• подушку делай из щебня с трамбовкой, для предотвращения капилярного подсоса влаги лентой фундамента (кто будет говорить, что это зло, просто не хочет заморачиваться), под щебень можно постелить геотекстиль.
• пленка это гуд

НО: не намного геморнее, но 100% лучше не полениться и выкопать, ямы шире и залить с опалубкой Т-образный. потом гидроизоляция. Но все скажет расчет веса дома+снеговая+отделка (не поленись посчитай).



Вес дома с учетом нагрузок (снеговая+эксплат.) и коэф. запаса: 322 т = 3220 кН

[Belmando]

322 т

длинна ленты 60 метров:

350 (для округления) / 60 = 5,83 т/м



Ленту нужно делать на 58см шириной для приведения к 1кг/см2. Это причем нагрузка посчитана не по осям, а просто сборная..... Т.е. под стенами на которые опираются перекрытия мансардного этажа нагрузка будет больше по факту. Считать нагрузки нужно по осям.



Грунты в Астре, как говорят в проектных организациях, плохие. Поэтому, без геологии, "по уму" нужно делать так. По факту, могут насоветовать и даже насчитать такого. Помни одно, при выборе решений, ты строишь за свои деньги, и если можешь, легко вложиться в усиление фундамента при необходимости, то можно смотреть варианты.

Изменено 6 мая, 2016 пользователем Belmando

[nikor]

Здравствуйте,нужен совет по поводу фундамента.Собираемся строить дом,стены пол кбб и облицовочный кирпич.Грунт суглинок,участок наш в низине,соседние на метр выше.В этом году много воды,в итоге вышла подмочка.Соседи делали по разному,у кого монолитная лента,у кого блоки фбс,кто то плиту заливал(у всех стены кбб и облицовочный кирпич).Мы склоняемся к т- образному,в глубь на 30 см,и поднять до уровня грунта соседних участков(примерно метр),засыпать наш участок,и сделать не большой цоколь.Дом не большой(9 на 12,один этаж)а фундамент огромный.Как и все хотим качественно и не дорого.Просим совет у знающих и опытных людей,как лучше поступить в нашей ситуации.

[Belmando]

@nikor, почитайте тему, ибо деньги ваши, вам решать что с ними сделать.

Не на 30см, а снять плодородный слой.

Считайте общий вес дома+фундамент+снеговая нагрузка (80кг/м2)+эксплуатационная (800кг/м2?), делите на длину фундамента, получите нагрузку в тоннах на метр фундамента, для того что бы она стала 1кг/см2, умножьте на 10. Т.е. получилось 5,3 тонны = 5,3 * 10 = 45см ширина фундамента. Думаю, для одноэтажного дома хватит и такого расчета, имхо.

армопояс - делать.

Можно и из ФБС на ленту поставить, сверху тоже залить...

Сколько же нужно грунта, что бы поднять участок на 1 метра? и что потом там будет расти, проще наверное подпорные стенки с бетона залить, участок с перепадами высот, даже интереснее, чем идеально плоский.

Проект выкладывай, не стесняйся.

[zdorovtsev70]

Можно ли под одноэтажный дом залить ленточный фундамент не заглубляя в грунт, а потом подсыпать вместе с участком?

[ГМО]

Можно ли под одноэтажный дом залить ленточный фундамент не заглубляя в грунт, а потом подсыпать вместе с участком?

Можно.

[Rundel]

Можно ли под одноэтажный дом залить ленточный фундамент не заглубляя в грунт, а потом подсыпать вместе с участком?

только верних плодорожный слой сними.. (обычно неболее 10 край 20 см)

[ГМО]

только верних плодорожный слой сними.. (обычно неболее 10 край 20 см)

И подсыпь непучинистую подушку. 10-20 см.

[zdorovtsev70]

Спасибо за советы. А непучинистое это песок?
