Цифровой мультиметр в автомобильном конденсаторе

[hellomoto0007]

Prology CAP-1

Кондер или ионистр не знаю как правильно, работает нормально, но на плате вольтметра горит постоянно красный диод и цифры вообще не реагируют, 6-14 вольт пробывал подовать, заряжал через лампочку, разрежал, давал нагрузку все напрасно. Постоянно горит светодиод, хотя сам кондер рабочий.

Помогите пожалуйста может кто починить сможет? Очень нужная штука не хочу не чего другое цеплять. Могу впринципе и сам поковырятся тока не знаю чего мерить и откуда начинать(

на плате с виду нет повреждений и признаков перегрева.

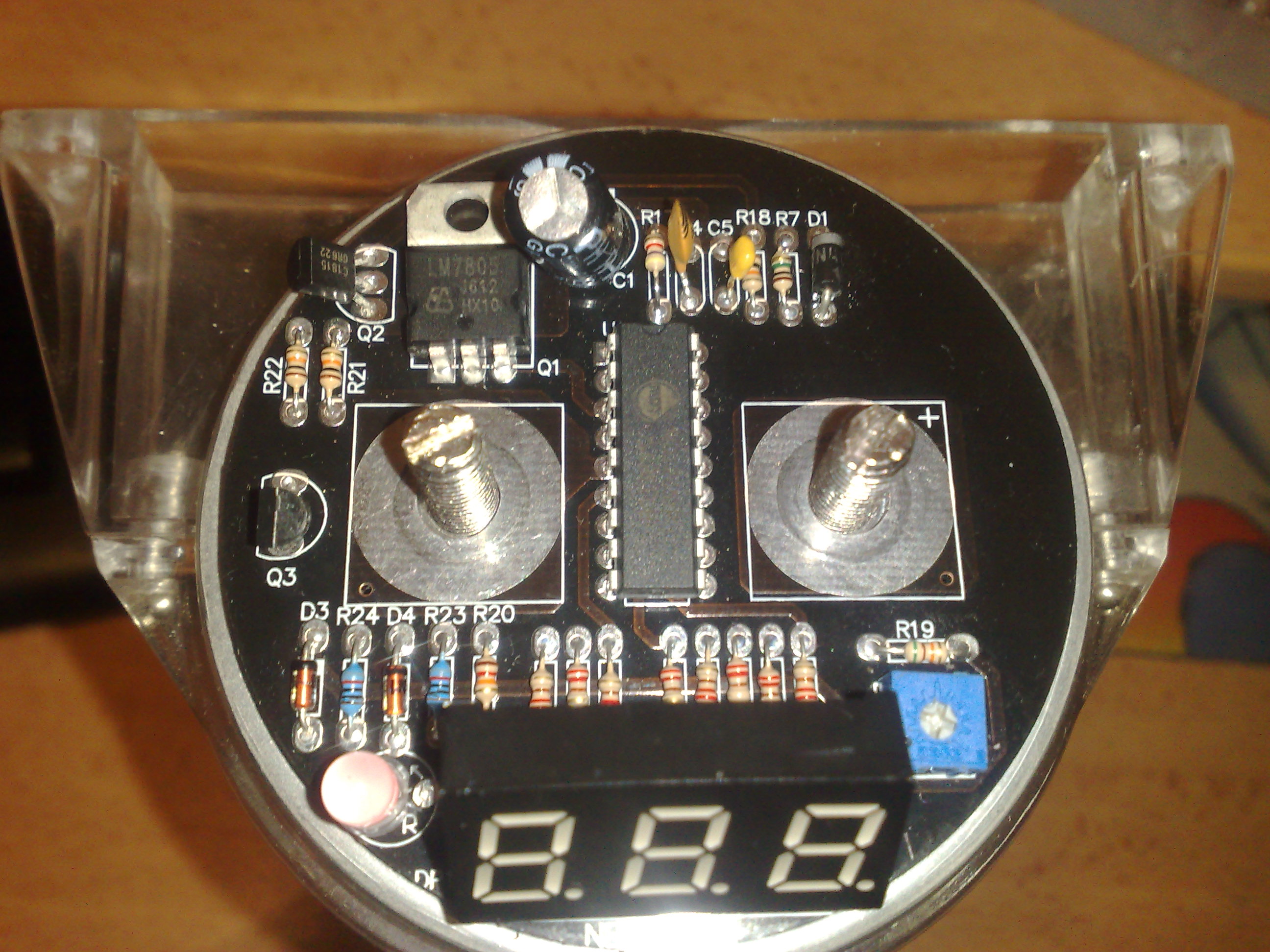

есть схема и фото NE-027B2 на чипе MDT2051P

CAP_1_new_PCB__NE027B2_.pdf

[Anverka]

да и забей, напряжение держит долго? Если просто лампочку повесить на заряженный?

[hellomoto0007]

больше волнует мультиметр!!! Кондер норм держит

[Öde ö]

А что говорят по этому поводу китайцы, которые это произвели?

[hellomoto0007]

инфы мало от китайцев, ели схему нашел.

у кого то норм работает а у кого то такая же красная лампочка как и у меня, инфа с описаний к товару на сайтах продажи автопринадлежностей

мб транзисторы трехногие или в чипе замкнуло?

[Öde ö]

Вольтметр собран на микроконтроллере.

Если микроконтроллер неисправен, то менять его нет смысла, поскольку его еще нужно прошивать.



Ради очистки совести попробуй поменять транзисторы 2SA733 и 2SC1815, но пользы это, вероятнее всего, не принесет.



Если конденсатор на гарантии, то неси-ка ты его в магазин. И больше не покупай китайских товаров.

[hellomoto0007]

Спасибо за совет! Насчет транзисторов тоже так подумал, а под контролер действительно прошивка и програматор нужен, но вроде бы на сайте MDT есть прошивки.

Конденсатор не на гарантии уже давно, сам кондер работает без проблем, только плата вольтметра не работает.

У меня нету лишних 5 тысяч на хороший конденсатор, да и звук у меня среднего класса и в совсем простой машине.

[Öde ö]

но вроде бы на сайте MDT есть прошивки.

Тогда имеет смысл заморочиться!

[hellomoto0007]

Тогда имеет смысл заморочиться!

весь смысл кондер стоит перед усилком, а к усилку идут медные провода 3 метра 16 квадратов и усилок стоит под сиденьем. получилось бы очень красиво как раз кондер чуть вылазит из под сиденья, и на нем вольтаж светится, да и самому знать на сколько просадка на НЧ.

контролера вроде нету в элекоме, а транзисторы есть или в край аналогами заменю, как перепаяю - отпишусь.

з.ы. имхо стоит поставить диод ампер на 60 чтобы ток обратно не шел в аккумулятор, например, когда заводишь?

[hellomoto0007]

перепоял 3 транзистора и конденсатор, теперь диод не горит, а при смене вольтажа загараются последние 2 палочки на второй и третьей цифрах, т.е. я думаю схема начала работать, но не отоброжает индикацию

[hellomoto0007]

Отнес на диагностику, выявили неисправный контролер MDT2051. Может кто подскажет где такой достать?

[Alex Novo]

Вот тут вроде аналоги подобрали - http://wap.pic.borda.ru/?1-2-0-00000165-000-0-0

[Öde ö]

Вот так красивая китайская игрушка плавно превращается в геморрой.

ТС, ничего личного. Наоборот, я желаю тебе успешного ремонта. Просто не люблю я китайские товары.

[hellomoto0007]

Спасибо crazybyte2005 отвез к ним в сервис сделали быстро все как надо, взяли не дорого, заработало, отлично показывает респект сервису перепояли и перепрошили PIC контроллер.

[Ozi]

объясните не знающему, почему всегда моргает диод, кондер Саундквест на 2 фарада???

[Dimradio]

почему всегда моргает диод,

Там в прошивке заложены все функции. Загораться он если я не ошибаюсь должен при резком провале напруги.



Следовательно, если визуально всё нормально и в обвязке контроллера всё хорошо, то сначала его нужно перепрошить а потом если что заменить.

[Ozi]

я так поинмаю он впринципе там и не нужен, он не служит в качестве накопителя, а просто преднозначен для глубоких провалов низких частот чтоб аккамулятор не ушатать ???

[Dimradio]

я так поинмаю он впринципе там и не нужен,

Он вроде как призван компенсировать провалы напруги на пиках потребления аудио аппаратурой. Эти провалы без конденсатора не лучшим образом влияют на качество звука.

[Ozi]

вообщем это доктор для аклиматора и гены который позволяет не ушатывать эти железки

[bbden175]

вообщем это доктор для аклиматора и гены который позволяет не ушатывать эти железки

это не доктор!

[ххх макс ххх]

а также для более "гладкой"постоянки от генератора

[devastatorm]

поставте возле усилителя гелевый акб от ups ампер на 12 и будет счаcтье и вполне бюджетно.

[Ozi]

поставте возле усилителя гелевый акб от ups ампер на 12 и будет счаcтье и вполне бюджетно.





только мне кажется он сдохнет быстро тем более 7 ампер часавой, гена будет излишек довать) поставить до кондера или после?

[devastatorm]

только мне кажется он сдохнет быстро тем более 7 ампер часавой, гена будет излишек довать) поставить до кондера или после?

Ничего не сдохнет. Гена и так излишки дает, на то и есть регулятор напряжения в нем. Кондер можешь пока на время вообще убрать, для эксперимента. Акб поставить прям рядом с усилком. И смотри на светодиод на пиках , моргать не должен.
