Куплю силовой трансформатор

[rodaslav]

может у кого есть сгоревший или не нужный старый...



короче жду предложений...

[Dimradio]

Харрактеристики транса напиши если знаешь, какая мощность, напряжения выходные и токи. Может подберу что.

[rodaslav]

Цитирую: "...две обмотки по 25 вольт и одна обмотка на 40 вольт, ток я не знаю какой, но должен быть не меньше пяти ампер на двадцатипятивольтовых обмотках и сердечник тораидальный..." - конец цитаты.

[Dimradio]

Ок! Может что найду, в понедельник на работе, хотя 2х25 врятли. Желательны более полные данные. Он у тебя сгорел штоль? Погляди хоть диаметры провода обмоток. и примерный диаметр железа внутренний и внешний .

[rodaslav]

Нет, не сгорел, он банально отсутствует на должном месте присутствия, проще говоря, усилок лежал очень долго в одной организации, и из него скомуниздили вышеупомянутый трансформатор.

[rodaslav]

Вот ещё чего нашёл, может поможет:



Краткие данные намоточных узлов. Силовой трансформатор Т1: обмотка 1-2 - 680 витков из провода ПЭТВ диаметром 0,5 мм сопротивлением 6,5 Ом, обмотка 5-6 - 148 витков из провода ПЭТВ диаметром 0,95 мм сопротивлением 0,6 Ом, обмотка 7-8 - 130 витков из провода ПЭТВ диаметром 0,27 мм сопротивлением 6 Ом, обмотка 4 - 200 витков из провода ПЭТВ диаметром 0,27 мм. Сердечник трансформатора ПЛ16 Х 32.



ЗЫ. Информация буква в букву из мануала от девайса.

[Dimradio]

ЗЫ. Информация буква в букву из мануала от девайса.

Вот это то что нужно. В понедельник посмотрю.

[rodaslav]

Вот это то что нужно. В понедельник посмотрю.

Ну как, есть варианты какие-нить?

[Dimradio]

Ну как, есть варианты какие-нить?

Пока нет, торики есть но не те. Я ещё не всё посмотрел.

[rodaslav]

Буду ждать с нетерпением

[Vadim_pan]

Если есть возможность найди сердечник двухамперного ЛАТРа, намотай вручную первичку -650 витков d=0.67-0.71vmm, изоляция пленкой ПЭТФ три слоя, и мотай вторички в два провода d=1.56-1.6мм.

[Dimradio]

Vadim_pan, думаешь стоит того чтоб столько мотать? Да и данные ты не те написал, смотри выше там всё есть.

[Rubik]

сходи к Козлову на Акшаромуву там тебе намотают какой нужно.

[rodaslav]

он в отъезде пока, будет тока завтра...

[Vadim_pan]

Vadim_pan, думаешь стоит того чтоб столько мотать? Да и данные ты не те написал, смотри выше там всё есть.

Странно, я как раз и занимаюсь производством трансформаторов ТОР, вроде заказчики пока не жаловались, случается конечно на тысячу трансформаторов пару бракованных. А мотать вручную- это конечно же морока, но для изготовления одного можно потратить день.

Двухамперный ЛАТР- сердечник ОЛ 98*54*50 S=11 см*2 Чтоб не заморачиваться, простейший расчет: W(на один вольт)=32/11=2.9 Первичка: 2.9*220v=640 витков, на 250 ватт пойдет провод d=0.67-0.71. Гарантирую, если нормальный сердечник- то ток х.х будет 50ма.

Вторичка: 2.9*1.01*25=73 витка, на 5 ампер для УНЧ пройдет d=1.56-1.6mm.

[rodaslav]

Ты по существу напиши - скока мне будет стоить сей транс в твоем исполнении?

[Vadim_pan]

Если сможешь приехать в Харьков за ним, то я тебе его подарю!

[rodaslav]

А по почте прислать не сможешь?

[Vadim_pan]

Найдите кого нибудь вашего знакомого или знакомого знакомых, кто проживает в Харькове, я ему его передам, а идти на почту - для меня заморочка, не забывайте, что по чьему-то недоразумению Россия и Украина- это разные государства. Если найдете таких, то пишите в личку, а то гонцов будет слишком много, а дарю трансформатор только один.

[Dimradio]

Двухамперный ЛАТР- сердечник ОЛ 98*54*50 S=11 см*2 Чтоб не заморачиваться, простейший расчет: W(на один вольт)=32/11=2.9 Первичка: 2.9*220v=640 витков, на 250 ватт пойдет провод d=0.67-0.71. Гарантирую, если нормальный сердечник- то ток х.х будет 50ма.

Вторичка: 2.9*1.01*25=73 витка, на 5 ампер для УНЧ пройдет d=1.56-1.6mm.

Да там же несколько вторичек. Ему под конкретное устройство надо мотать по выше приведённым данным.



Кстати я у себя не нашёл. Есть только ториодальный 150 Вт. 30 Вольт.

[Vadim_pan]

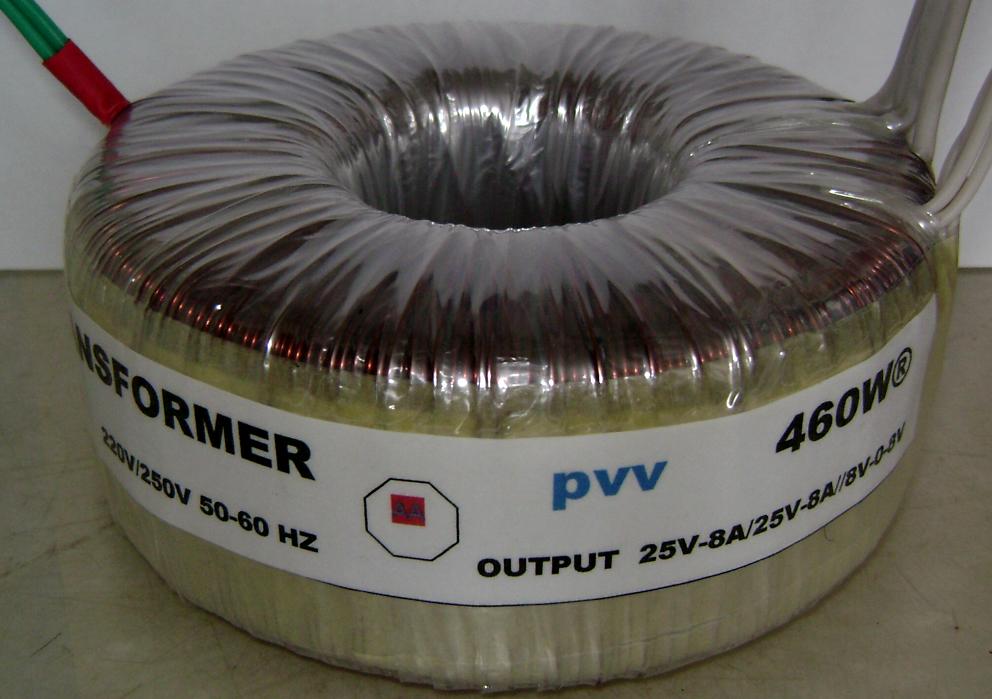

Да нет проблем, намотать все это на станке, пусть кинет данные, но весь вопрос у чела, как его забрать из Харькова? Кстати типовые торы 250W у меня идут с размерами (намотанными) 122*50мм(диаметр на высоту) или 92*76 мм. Челу, я думаю, что лучше первый вариант.

[Dimradio]

Ну эт вы сами решайте вопрос доставки, варианты есть договаривайтесь если он здесь не найдёт, хотя я думаю овчинка выделки не стоит.

[Vadim_pan]

Всякое бывает, может найдет знакомых, я со своей стороны передам его, пусть чел слушает музыку.

Недавно из Омска аналогично заказали, правда за плату, но то были сложные выходные трансформаторы.

[Dimradio]

Недавно из Оска аналогично заказали, правда за плату,

А так вобще что почём? скинь в личку вдруг сгодиться. и контакты если можно.

[Vadim_pan]

Инфо здесь:

http://www.freetorg.com.ua/lead/transforma...kov,677525.html

начет цен, несколько трудновато ориентироваться, так как у нас валюта хохлобаксы, а у вас рубли.

Сегодня мотал выходные тр-ры для ламповых унч, 8 обмоток слоями, мощностью 250ватт, цена каждого 18 евро. Завтра буду мотать комплекты трансляционных тр-ров, силовой и выходной, куда-то в Россию, мощностью 200ватт, комплект-28,5 евро.
