Форматтер куплю

[AnyKey]

Нужна рабочая плата форматтера на мфу Canon MF 3010, артикул FM0-1096

[joeklein]

не определяется компом?

[AnyKey]

В 01.10.2020 в 12:32, AnyKey сказал:

Нужна рабочая плата форматтера на мфу Canon MF 3010, артикул FM0-1096

Да, так и есть. Как копир работает идеально. К компу подрубаешь unknow usb device

[queyron]

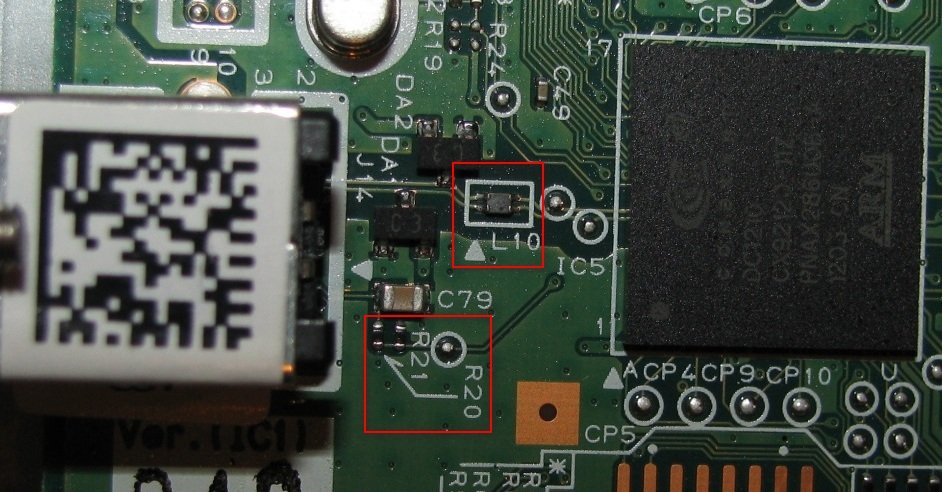

@AnyKey везде? Проверь через хабы, в режиме USB FullSpeed (1.1). Обвязка по USB порту целая? Что по D+ D- на землю в режиме диодной прозвонки? Проверь R20 и R21, L10.



[AnyKey]

1 час назад, queyron сказал:

@AnyKey везде? Проверь через хабы, в режиме USB FullSpeed (1.1). Обвязка по USB порту целая? Что по D+ D- на землю в режиме диодной прозвонки? Проверь R20 и R21, L10.



Приветствую queyron!

Ага, везде. USB 1.1 пробовал, про хаб что то не подумал. D+/D- 496-497,  R21-2.2к, R20- 1900Ом - но думаю это не критично, дроссель около 2ом.

Разъем тоже проверял

Склоняюсь к конексанту, мать его... Погреть бы.... но боюсь совсем убить

[queyron]

@AnyKey ну тогда последний шанс - проверить разъем, от кабеля до платы (обратной стороны), и Conexant перекатать. Забыл, DA1 и DA2 это диоды.

[joeklein]

http://www.startcopy.su/forum/m/18408.html

принцип прост:

1) меряешь напряжение после резисторов р20 и р21 если ниже 1.7 в то это наш случай

2) меряешь сопротивление р20 и р21 (с выпаиванием) должно быть р20 - 22 ком, р21- 33ком

3) в моем случае все сопротивления были по стандарту поэтому меняем р20 на меньшее, я сначала поставил 20 ком и вольтаж поднялся на 0.065

4) подбираешь сопротивление р20 чтоб на выходе делителя т.е. после р20 и р21 было 1.7, в моем случае я ставил 16 ком и все заработало...
