Сделаю печатные платы

[sanche29]

Собственно,есть возможность сделать печатные платы.

Исходник в формате .lay

[Delta213]

Собственно,есть возможность сделать печатные платы.

Исходник в формате .lay



Металлизация? Маска? Четырехслойки возможно заказать?

[sanche29]

Дружище,делал бы два и более слоев - показал бы непременно фото..увы..

Такие платы имеет смысл на Резоните и ему подобных предприятиях заказывать.

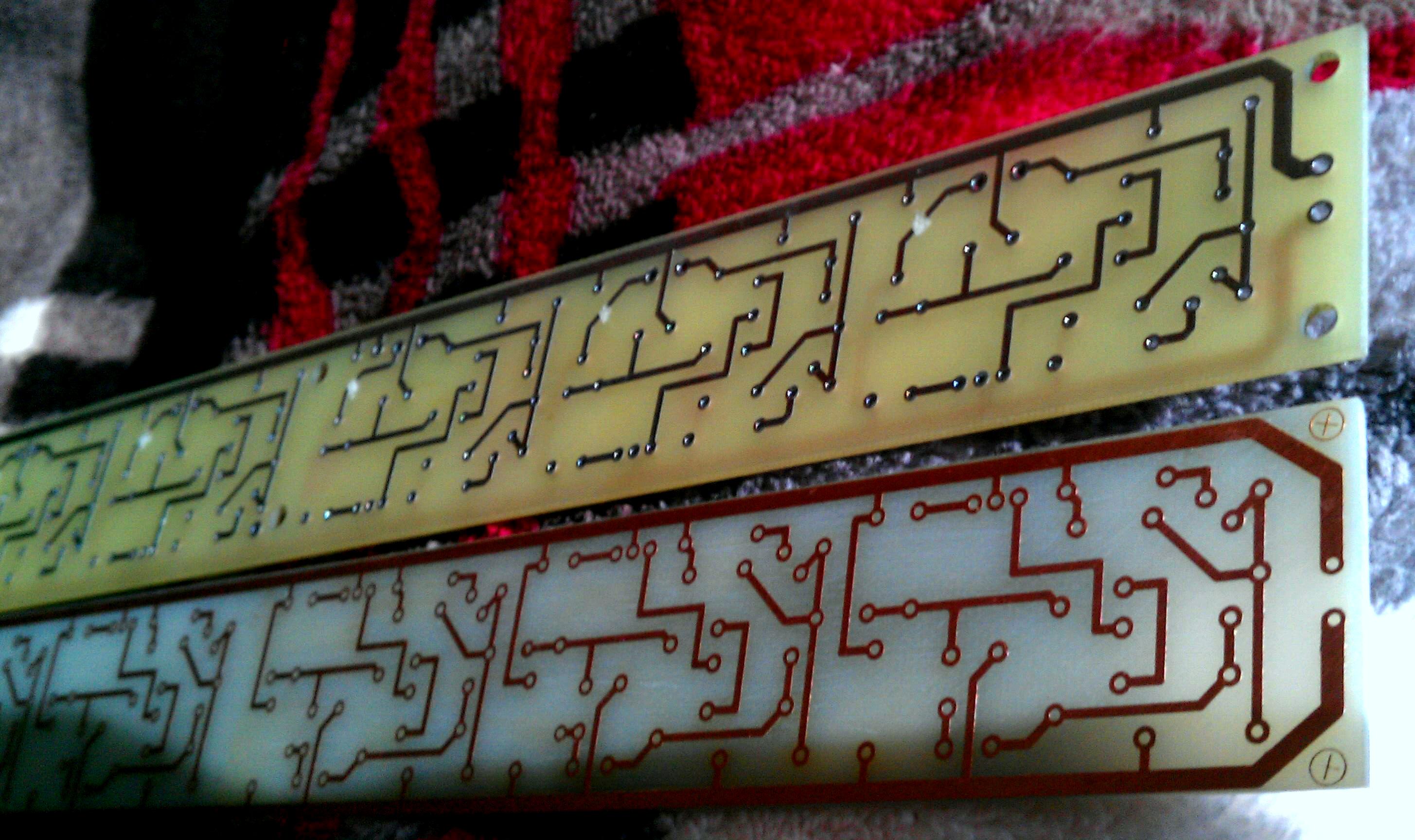

На третьей фото две платы: верхняя(Резонит),нижняя,соответственно моя

[Dimradio]

Каким оборудованием делаешь?

[sanche29]

Ламинатор,с переделанными валами и большей температурой

[+DrDEAD+]

sanche29

Цены какие?

[sanche29]

На третьей фото две платы - одну делал Резонит,вторая моя.

Плата заказчику обошлась в 150руб.(его материал),в Резоните попросили триста..

Вообще цена индивидуальна для каждой платы,складывается из размеров,чей материал,лужение..

[+DrDEAD+]

sanche29

Контакты скиньте в личку

[Antipod]

усовершенствованный ЛУТ или фоторезист?

[sanche29]

Вместо утюга - ламинатор

[Antipod]

Попробуй пленочный фоторезист -ВЕЩЬ! Я его ламинатором как раз клею

[sanche29]

Спасибо,почитаю

[sanche29]

Для совсем уж искушенных ценителей есть возможность покрыть дорожки никелем,золотом,серебром

[sanche29]

Лишний раз убеждаюсь,что на desire hd,не камера,а лажа полная..-более менее получается снять только со вспышкой,чтобы получить хоть какую то резкость..

Пока не знаю,как избавиться от бликов

[bbden175]

Под корпус LQFP100 технология позволяет ПП делать?

[sanche29]

Какая ширина дорожек Вам нужна,0,3или0,2?

[bbden175]

0.2 mm

[sanche29]

Сбросьте исходник со схемой

[bbden175]

Схема-то тут причем? Наверное топология ввиду имеется? Топология есть только в формате PCAD2006. И то двухсторонняя. То есть придется переразводить. На данный момент интересует пока технологическая возможность.

Класс ПП, который Вы можете изготовить.



Для общего представления прикладываю ПП в формате bmp, только MCU не 80, а 100 пиновый LQFP.


[sanche29]

Размеры какие хоть приблизительно будут?

[bbden175]

Вопрос изначально ставился так:

сможете ли Вы обеспечить минимальный зазор между проводниками 0.5 и минимальную ширину проводника 0.2 мм?

Размеры в данном случае, дело второе.

[sanche29]

Под корпус LQFP100 технология позволяет ПП делать?

- что то я не заметил вопросы про ширину и расстояние между дорожками..можно было сразу спросить,что конкретно интересует.

Расстояние между дорогами в 0.2мм. сделать можно.

Будет исходник - скажу точно,смогу или нет.По размерам есть ограничения

[bbden175]

Вопрос был про LQFP100- это стандартный корпус, не понимаю, при чем тут исходник, если вопрос только о возможностях Вашей технологии. Footprint, кажется, в layout есть.

Поправка: зазор между проводниками не 0.5, а 0.3 мм. Предполагаемый размер ПП - 5х7 см.





PS



А лучше, выложите сразу ограничения Вашей технологии по размеру ПП и по зазорам и толщине.

Типа, "Изготовлю однослойную ПП 3-го(или какой у Вас получается) класса, максимальные размеры такие-то и тп"

[sanche29]

Да насчет LQFP вопросов вообще нет.

Имея исходник с размерами,со всей расставленной элементной базой,мне по крайней мере было бы намного проще дать однозначный ответ - смогу я сделать или нет.

(Исходник,в моем понимании - файл с нарисованной платой(ну или топологией),который я распечатываю,переношу на текстолит,травлю).

Размер - до 18см. по каждой стороне.

Платы только однослойные.

Металлизация отверстий - нет.

Мин. ширина дорожек - 0.2мм
