нужно собрать диммер

[waruwan]

нужно собрать диммер. прошу либо помощи советом. либо заплачу тому кто сможет собрать. думаю что ничего сложного.

[ilja]

купить не судьба за 500 рублей Legrand

[waruwan]

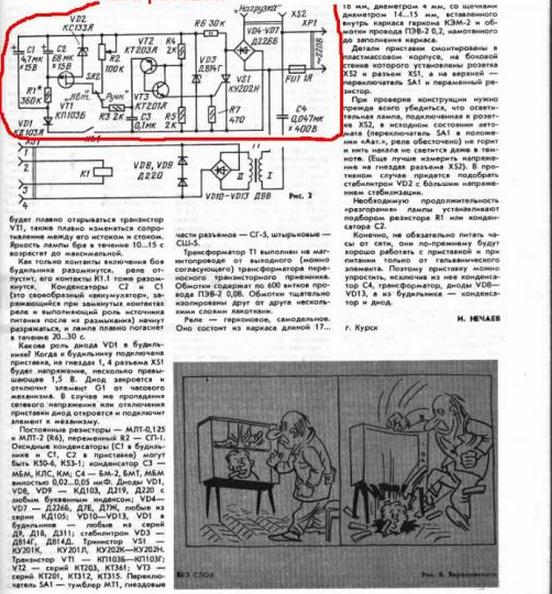

мне нужно плавное включение. у тех что продаются плавное включение 3-5 секунда. мне нужно 30 минут. да и потом они ручные а мне нужно автомат. схему смотри внимательно.

[merlin666]

характер нагрузки? именно 30 минут? точность времени какая? мощность нагрузки?

[DJ PAVLOFF]

ну так по этой схеме и собирай только с1 и с2 увеличь в 100 раз. правда точность будет +- 3 минуты

[waruwan]

ну так по этой схеме и собирай только с1 и с2 увеличь в 100 раз. правда точность будет +- 3 минуты

Так я собрал бы если б знал что там за детали и к чему что припаивать. Я не разбираюсь в схемах. Знания электроники на уровне выпаивания конденсаторов. Так что теме ап. Кто поможет.

[ovm48]

Схема говно. Ставить RC на 30 минут это нереально настроить.

Такие вещи делаются: простой генератор на кварце, счётчик импульсов, PROFIT.

[LITR]

Схема говно. Ставить RC на 30 минут это нереально настроить.

Такие вещи делаются: простой генератор на кварце, счётчик импульсов, PROFIT.



Не до конца ты понял, что человеку нужно... Кое-что придется добавить.

[merlin666]

угу, а если учесть еще что ему светодиодами управлять, то совсем не то получается.

[ovm48]

То есть у него светодиоды должны плавно зажигаться

и от момента самого минимального свечения до максимального

должно проходить 30 минут ?



У меня идея:



1. кварцевый генератор импульсов

2. счётчик (разрядность по вкусу для достижения времени)

3. последний счётчик 8-битовый, его выходы формируют

некое напряжение через 16 сопротивлений, как раньше делали COVOX для LPT,

это плавно растущее за 30 минут напряжение и управляет открытием транзистора, который

уже питает диоды.



Правда там будет 256 шагов, на 30 минут это по 7 секунд на каждый уровень.

А вот COVOX: 8 bit to voltage

http://ru.wikipedia.org/wiki/Covox

[merlin666]

И выключаться плавно.

[ovm48]

Мля, берите ATMEGA, на выходе просто ШИМ на MOSFET

и прогайте как вам надо.

[merlin666]

)) Ну Свин, а мы то тут темные и не додумали И так ясно что в данном конкретном случае без ШИМа на МК не обойтись.
