Помогите со сборкой схемы.

[Rashid30rus]

Здравствуйте, ув. форумчане, сразу извиняюсь за нубский вопрос.

На схеме ниже, некоторые элементы заканчиваются выводами, на корпус, их, что к дереву просто подводить, как же тогда все работать будет, там ведь один из выходов динамика тоже на корпус идет?

Еще такой вопрос, там, на схеме, куда аккумулятор подключать, там ведь 1 провод от 5 выхода микросхемы идет?

Извиняюсь еще раз, что я "не в танке", помогите мне пожалуйста)

[Öde ö]

Все выводы, заканчивающиеся символом "земля", соединяешь вместе. Туда же бросаешь минус питания.



P.S.: Вопрос не нубский, а нормальный. Никогда не стыдно спросить то, чего не знаешь.

[Rashid30rus]

Öde ö, спасибо большое! Теперь буду знать, что да как.

[Antipod]

http://vrtp.ru/index.php?act=categories&cat=188 почитай, тут много интересного, за одно ЛУТ освоишь

[Rashid30rus]

Antipod, спасибо, обязательно поюзаю сайт.

[Geen]

Rashid30rus





Вопрос решен? Тему можно закрывать ?

[Rashid30rus]

Geen, возник еще один вопрос, куда теперь паять вход для телефона, там 3 контакта, а куда их паять не указанно, подскажите пожалуйста.

[Rashid30rus]

как то припаял вход для телефона, правильно или нет, не знаю, звук тихий, как только аккумулятор не вертел и куда его только не вставлял не помогает(

Кто знает схему включения разъема под телефон и аккумулятор отпишите пожалуйста.

[Geen]

Rashid30rus





А что ты вообще собираешь? Давай первоисточник откуда ты схему взял !

[Rashid30rus]

Geen, вот, собираю портативную колонку http://akak.ru/recipes/11426-kak-sdelat-po...u-svoimi-rukami

[Öde ö]

Rashid30rus, давай так: пиши техзадание со всей своей прикладной конкретикой, а мы поможем.

Пиши своими словами, обрисуй конечную идею того, что хочешь получить в итоге. Пиши максимально подробно.

[Rashid30rus]

Цde ц, Хочу колонку собрать для телефона, по схеме выше которая спаял усилитель, как вчера мне писали все выводы "земля" спаял воедино и пустил по ним минус, возникла проблема с присоединением 3.5 мм разъема для подключения телефона, кое как припаял, незнаю правильно или нет, но к одному выходу припаял выход № 3 с микросхемы на два противоположных + акб и выход с динамика, побывал и множество других вариаций, динамик играл также тихо, а иногда и тише обычного, какой то анти-усилитель получился.

Вообщем если знаете как сделать, все это из имеющихся у меня деталей, с подробным описанием шагов для "чайников" буду рад.

[Öde ö]

возникла проблема с присоединением 3.5 мм разъема для подключения телефона

Фото разъема, который ты припаял, - в студию.

Нужно фото именно твоего разъема, с твоей пайкой. Желательно несколько фото с разных ракурсов.



Стесняться не нужно, никто смеяться не будет. Все когда-то учились.

[$vo1m1r]

Здравствуйте, ув. форумчане, сразу извиняюсь за нубский вопрос.

На схеме ниже, некоторые элементы заканчиваются выводами, на корпус, их, что к дереву просто подводить, как же тогда все работать будет, там ведь один из выходов динамика тоже на корпус идет?

Еще такой вопрос, там, на схеме, куда аккумулятор подключать, там ведь 1 провод от 5 выхода микросхемы идет?

Извиняюсь еще раз, что я "не в танке", помогите мне пожалуйста)

Это не корпус, а общий контакт т.е. эти выводы(перевёрнутая буква т ) соединяются вместе и к ним соединяется минус, а также один из входов звукового сигнала.А из дерева сделай танк

[Öde ö]

$vo1m1r, ты тормозишь с отставанием на сутки, а шутки твои тупые.

[Rashid30rus]

Öde ö, сейчас все сфотографирую

[Antipod]

слепи плату, будет легче разобраться вот пример и разъем 3.5 мм http://www.zoonman.ru/library/ampltda2003.htm

[Rashid30rus]

Вот:

[Öde ö]

Antipod, все именно так. Но мы же делаем аборт по телефону, тут спешка ни к чему.

Надо посмотреть непосредственно на пациента, т.е. на фотки. А там уж решим, что делать.



Rashid30rus, ждем!

[LITR]

Цde ц, Хочу колонку собрать для телефона, по схеме выше которая спаял усилитель, как вчера мне писали все выводы "земля" спаял воедино и пустил по ним минус, возникла проблема с присоединением 3.5 мм разъема для подключения телефона, кое как припаял, незнаю правильно или нет, но к одному выходу припаял выход № 3 с микросхемы на два противоположных + акб и выход с динамика, побывал и множество других вариаций, динамик играл также тихо, а иногда и тише обычного, какой то анти-усилитель получился.Вообщем если знаете как сделать, все это из имеющихся у меня деталей, с подробным описанием шагов для "чайников" буду рад.



Вывод микросхемы №3 или корпус, или общий или минус аккумулятора, как угодно, подключить к выводу 3,5 мм разъема который у основания. Любой другой вывод разъема припаять к минусовому выводу конденсатора, который соединен с №1 микросхемы.

Динамик подключается согласно схеме отдельно другими проводами. Вроде так...



P.S. Увидел фотки. У меня сразу предложение, использовать вместо текстолита плотный картон, для начала сгодиться, а так велика вероятность закоротить чего нибудь нечаянно, либо снять фольгу с текстолита, все равно вы его по назначению не используете.

[Antipod]

переделывай у тебя медь замкнет все к чертям обдирай её

[Öde ö]

Рашид, смотри:



Твоя схема из твоего первого поста - это схема на один канал усиления.

А с твоего телефона идет два канала, правый и левый для стерео. Это означает, что ты должен собрать две своих схемы, две одинаковые, по одной для каждого канала.



Затем обе схемы нужно вывести на один разъем входа 3,5 мм.

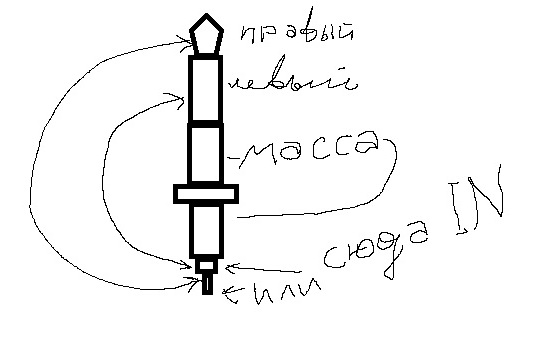

У разъема три вывода: левый, правый и земля.

Землю со схем обоих каналов сводишь воедино и паяешь на "земляной" контакт разъема.

Вход первой схемы паяешь на контакт левого канала разъема.

Вход второй схемы паяешь на контакт правого контакта разъема.



Я понимаю, написано сумбурно и пока непонятно для тебя. Давай встретимся в реале, что ли, растолкую...

[Öde ö]

переделывай у тебя медь замкнет все к чертям обдирай её

И это тоже верное замечание.

[Ilya007]

Вывод микросхемы №3 или корпус, или общий или минус аккумулятора, как угодно, подключить к выводу 3,5 мм разъема который у основания. Любой другой вывод разъема припаять к минусовому выводу конденсатора, который соединен с №1 микросхемы.

согласен... судя по фотом белый проводок "из джека мамы" лишний...)

оставляй чёрный и синий...



зы. хотя не до конца понял куда идёт белый...)))

[Rashid30rus]

Öde ö, спасибо за разъяснение, а вот эта схема http://all-make.ru/ehlektronnye_i_ehlektri...fona-sxema.html рассчитана на 2 канала?

"Давай встретимся в реале, что ли, растолкую.." а где можно?
