alexastor Опубликовано 5 февраля, 2012 Жалоба Share Опубликовано 5 февраля, 2012 В общем имеется набор деталей в корпусе для сборки лампового усилителя. Схемы нет, в этом вся проблема. Нужно сначала составить схему из тех деталей, что есть (ну возможно с незначительными отклонениями - докупить там может чего придется). С паяльником я на Вы, опыта подобного нет, поэтому буду признателен также за ссылки на ресурсы где ДОСТУПНЫМ языком будут раскрываться вопросы которые передо мною встанут. Ссылка на комментарий Поделиться на другие сайты More sharing options...
bbden175 Опубликовано 5 февраля, 2012 Жалоба Share Опубликовано 5 февраля, 2012 В теме по ламповой технике я приводил ссылки на схемы. Проще подобрать схему трехкаскадного усилителя с двухтактным выходным каскадом с выходным трансформатором. Схема БП-типовая скорее всего, вырисовывать нет смысла. Входной каскад на половине сдвоенной лампы, промежуточный на одной лампе, выходной -на 2 пентодах типа el34. Лампы какие в наличии? Остальные компоненты пригодятся для любого лампового усилителя подобной структуры. Мне кажется, проще и быстрее так поступить, чем 1 в 1 пытаться восстановить схему с неполного(!!!) монтажа. Для начала с силовым трансом определись, где что. Ссылка на комментарий Поделиться на другие сайты More sharing options...
bbden175 Опубликовано 5 февраля, 2012 Жалоба Share Опубликовано 5 февраля, 2012 http://stoom.ru/content/view/233/144/ на стр 63 примерно то, то я имел ввиду. Ссылка на комментарий Поделиться на другие сайты More sharing options...
Ицхак Опубликовано 5 февраля, 2012 Жалоба Share Опубликовано 5 февраля, 2012 Для начала надо определиться с трансформаторами. Какие напряжения дает силовик? Выходники надо бы тоже промерить, подать на первичку вольт 50-150 через подходящий транс или латр, померить напряжение на вторичках, определить коэфф трансформации. По этим данным можно понять для каких ламп предназначался этот набор. Ссылка на комментарий Поделиться на другие сайты More sharing options...
alexastor Опубликовано 5 февраля, 2012 Автор Жалоба Share Опубликовано 5 февраля, 2012 Сегодня свершилось чудо - я схему нашел Честно говоря, даже не надеялся. Завтра отсканирую, выложу, многие вопросы отпадут. Ссылка на комментарий Поделиться на другие сайты More sharing options...
Geen Опубликовано 5 февраля, 2012 Жалоба Share Опубликовано 5 февраля, 2012 alexastor А если не секрет, откуда всё это добро ? Ссылка на комментарий Поделиться на другие сайты More sharing options...
alexastor Опубликовано 5 февраля, 2012 Автор Жалоба Share Опубликовано 5 февраля, 2012 Geen не секрет, у знакомого купил. А что? Ссылка на комментарий Поделиться на другие сайты More sharing options...
Öde ö Опубликовано 5 февраля, 2012 Жалоба Share Опубликовано 5 февраля, 2012 Вот бы было здорово, если бы на почве этого усилителя мы все собрались... Я бы паял аккуратно, каждую капельку изопропилом ваточками оттирая, bbden175 и Ицхак над душой бы важно стояли, заодно бы и примирились друг с другом... А потом в конце мы бы все сели слушать музыку... Что мешает? Ссылка на комментарий Поделиться на другие сайты More sharing options...
Beer_man Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 Я бы паял аккуратно, каждую капельку изопропилом ваточками оттирая... Вы батенька эстет Ссылка на комментарий Поделиться на другие сайты More sharing options...

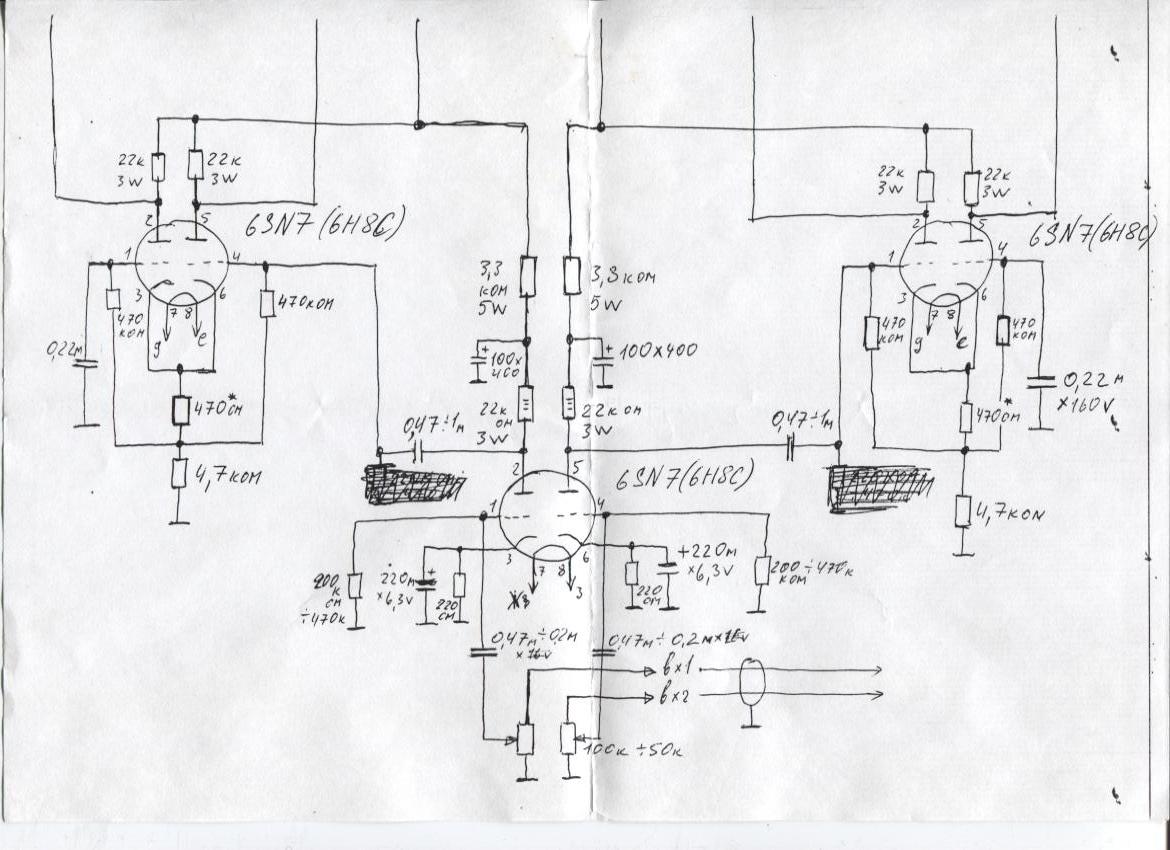

alexastor Опубликовано 6 февраля, 2012 Автор Жалоба Share Опубликовано 6 февраля, 2012 схема: Ссылка на комментарий Поделиться на другие сайты More sharing options...
bbden175 Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 Стандартная несложная схема. Без общей ООС. ТС, собирай ее потихоньку, если это первый усь-заодно и навыки необходимые получишь. Главное-запустить, ну а там пляски с бубном)))))) Ссылка на комментарий Поделиться на другие сайты More sharing options...
alexastor Опубликовано 6 февраля, 2012 Автор Жалоба Share Опубликовано 6 февраля, 2012 Стандартная несложная схема. да, я просил чтобы была именно такая. Без общей ООС, это тоже было в пожеланиях. ну а там пляски с бубном)))))) Или с осциллографом и мультиметром?)) Ссылка на комментарий Поделиться на другие сайты More sharing options...
Beer_man Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 Стандартная несложная схема. Главное-запустить, ну а там пляски с бубном)))))) Странно это от Вас слышать, утверждавшего, что вот эта схема что то парадоксальное: в то время как схема то поинтересней будет Ссылка на комментарий Поделиться на другие сайты More sharing options...
bbden175 Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 Только кенотроны 6ц4п, а не 6п4с(это триод кажется). Других косяков при поверхностном рассмотрении пока не увидел)))) Ссылка на комментарий Поделиться на другие сайты More sharing options...
bbden175 Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 Странно это от Вас слышать, утверждавшего, что вот эта схема что то парадоксальное: в то время как схема то поинтересней будет А где я это утверждал? Про пародоксальность особенно? Цитаты приводи тогда)))) Ссылка на комментарий Поделиться на другие сайты More sharing options...
Beer_man Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 "А отсюда следует, что из присутствующих никто не является квалифицированным специалистом в ламповой технике "Обосновывать в принципе нечего"-отмазка ламмера. Обосновывать всегда есть что. И приведите пример качественной схемы, если на то пошло." ... Ссылка на комментарий Поделиться на другие сайты More sharing options...
bbden175 Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 да, я просил чтобы была именно такая. , это тоже было в пожеланиях. Или с осциллографом и мультиметром?)) Без осциллографа НЕВОЗМОЖНО качественно наладить усилитель! Под плясками я имел ввиду не только измерение, но и подбор номиналов компонентов, эксперименты с другими лампами и тп. Ссылка на комментарий Поделиться на другие сайты More sharing options...
Beer_man Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 Без осциллографа НЕВОЗМОЖНО качественно наладить усилитель! так вот с этого то и надо было начинать Ссылка на комментарий Поделиться на другие сайты More sharing options...
bbden175 Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 "А отсюда следует, что из присутствующих никто не является квалифицированным специалистом в ламповой технике "Обосновывать в принципе нечего"-отмазка ламмера. Обосновывать всегда есть что. И приведите пример качественной схемы, если на то пошло." ... Ну и? Где утверждение о парадоксальности? Где здесь вообще обсуждение схемы? так вот с этого то и надо было начинать Этим надо заканчивать)))))))!!!!! Ссылка на комментарий Поделиться на другие сайты More sharing options...
bbden175 Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 Вот бы было здорово, если бы на почве этого усилителя мы все собрались... Я бы паял аккуратно, каждую капельку изопропилом ваточками оттирая, bbden175 и Ицхак над душой бы важно стояли, заодно бы и примирились друг с другом... А потом в конце мы бы все сели слушать музыку... Что мешает? Согласен! Я уже представляю эту сцену.... Если серьезно, готов помочь измерительным оборудованием, если возникнет необходимость. Ссылка на комментарий Поделиться на другие сайты More sharing options...
Beer_man Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 На мое утверждение, что схема обычная Вы ответили: "И приведите пример качественной схемы, если на то пошло." ... можно сделать вывод что та схема является для Вас не "Стандартная несложная схема." ? Ссылка на комментарий Поделиться на другие сайты More sharing options...
bbden175 Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 На мое утверждение, что схема обычная Вы ответили: "И приведите пример качественной схемы, если на то пошло." ... можно сделать вывод что та схема является для Вас не "Стандартная несложная схема." ? Вопрос был поставлен по-другому. Не дергай слова из контекста! И внимательно перечитай мои посты.))))))) Ссылка на комментарий Поделиться на другие сайты More sharing options...
Geen Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 Beer_man bbden175 Вы ещё подеритесь! Тема вообще то не совсем об этом, человек помощи просит, а вы ромашку тут развели "сложный, не сложный, качественный не качественный" Предлагаю тему открыть посвященную схемам ламповых УНЧ и копья ломать там Ссылка на комментарий Поделиться на другие сайты More sharing options...
bbden175 Опубликовано 6 февраля, 2012 Жалоба Share Опубликовано 6 февраля, 2012 Я бы посоветовал ТС следующее. Качни симулятор типа мультисим или TINA. Там есть модели ламп. Попробуй свою схему собрать сперва в симуляторе, поиграться с номиналами элементов, понять, как она себя ведет. Как начнешь понимать процессы, происходящие в схеме, можно приступать к сборке в железе. Ссылка на комментарий Поделиться на другие сайты More sharing options...
alexastor Опубликовано 6 февраля, 2012 Автор Жалоба Share Опубликовано 6 февраля, 2012 Я бы посоветовал ТС следующее. Качни симулятор типа мультисим или TINA. Там есть модели ламп. Попробуй свою схему собрать сперва в симуляторе, поиграться с номиналами элементов, понять, как она себя ведет. Как начнешь понимать процессы, происходящие в схеме, можно приступать к сборке в железе. спасибо. Скачал. На русском есть эта прога? тяжеловато разбираться. Принцип я правильно понимаю - в ней надо рисовать схему, потом эта схема проверяться будет? лампы чет пока не найду, вечером буду ковырять. Ссылка на комментарий Поделиться на другие сайты More sharing options...
