Помогите с распиновкой камеры


devolver

Рекомендуемые сообщения

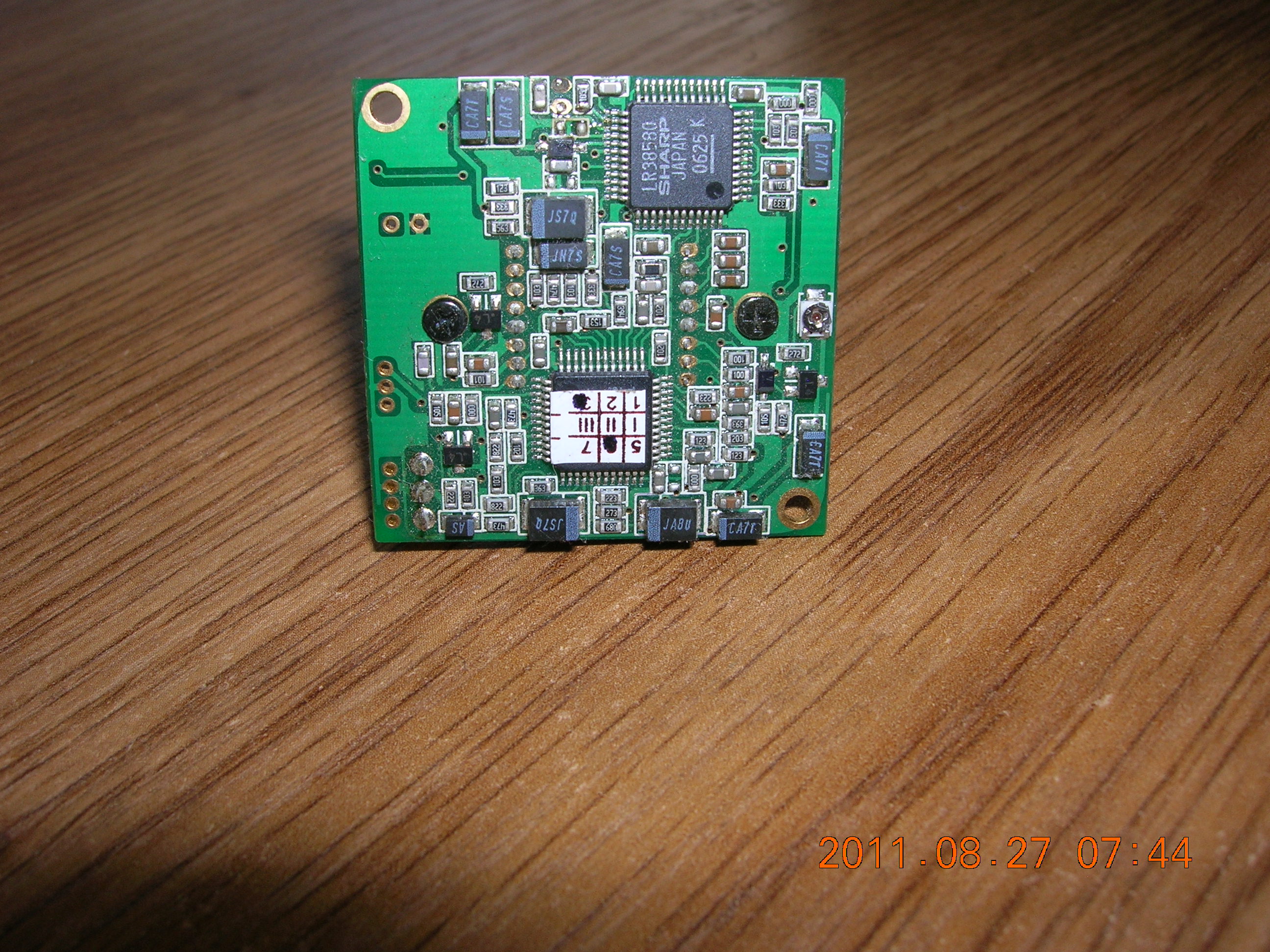

В общем есть такая камера для видеонаблюдения. На ней есть разъем для подключения, но нет кабеля подписанного куда питание, куда что подключать. На ней есть маркировка

sharp

vw32b-rev2

2001/1/13

На чипе маркировка lr38580

Может кто подскажет как ее подключать, а то в инете инфы по данной маркировке не нашел. корпус для камеры и плата захвата есть, но проблема в распиновке.




Ссылка на комментарий
Поделиться на другие сайты

Тестером вызвони минус,на первой фотке где место под кондер- там на плате + и - напечатано,вызвони где они на разьеме,третий выход и масса выход видео соответсвенно,питание можно начать с 5 Вольт.

Ссылка на комментарий
Поделиться на другие сайты

по данной маркировке чипа в инете тут же находится оригинальный даташит с наименованием и функциональным назначением пинов



Прежде чем подавать 5в, рекомендую почитать даташиты, там все есть.
