Eruman Опубликовано 18 февраля, 2013 Жалоба Share Опубликовано 18 февраля, 2013 Программируется на Си, Бейсике, и пр. Оптимально работать в Arduino IDE, куча примеров и дружественное сообщество. Микроконтроллер ATMega168(V) Цифровые линии ввода-вывода 14 (из которых на 6 возможна генерация аппаратного ШИМ) Линии ввода-вывода с функцией АЦП 8 Объем FLASH-памяти 16Kb Объем оперативной памяти 1Kb Объем EEPROM-памяти 512b Рабочая частота 16МГц Поддерживаемые аппаратно интерфейсы i2c(twi), spi, uart Габариты 45 x 18 х 6 мм Вес не более 5г Продам за 550 руб. Если несколько возьмете - можно поторговаться. Идеальная платка для создания небольших роботов, девайсов для компьютера, элементов "умного дома". Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 19 февраля, 2013 Автор Жалоба Share Опубликовано 19 февраля, 2013 Можно использовать как программатор для микроконтроллеров AVR информашка по теме: http://arduino.cc/en/Tutorial/ArduinoISP Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 20 февраля, 2013 Автор Жалоба Share Опубликовано 20 февраля, 2013 545 Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 21 февраля, 2013 Автор Жалоба Share Опубликовано 21 февраля, 2013 540 Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 22 февраля, 2013 Автор Жалоба Share Опубликовано 22 февраля, 2013 535 Ссылка на комментарий Поделиться на другие сайты More sharing options...
Cheshir Опубликовано 22 февраля, 2013 Жалоба Share Опубликовано 22 февраля, 2013 где именно его можно применить ? Ссылка на комментарий Поделиться на другие сайты More sharing options...
SeIvSe Опубликовано 22 февраля, 2013 Жалоба Share Опубликовано 22 февраля, 2013 А можно его точное описание?Какая версия?Хотелось бы программировать атмеги для своих целей,либо с ним использовать акселерометр и гироскоп отдельно. Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 22 февраля, 2013 Автор Жалоба Share Опубликовано 22 февраля, 2013 где именно его можно применить ? По сути это программируемый электронный прибор. Там, где требуется работа с цифровыми электронными сигналами - он подойдет. Например, если у вас есть необходимость управлять через ПК небольшим электродвигателем (поворот солнечной батареи за Солнцем, например), блоком реле (включение/выключение нагрузки), устройствами связи или детектирования (куча сенсоров к нему подходит, есть возможность прикрутить WiFi, блютуз, эзернет, и пр.) Мы их в кружках в роботах используем: берется небольшая платформа с двумя моторчиками, к ним подключена микросхема управления моторами (драйвер моторов). А драйвером рулит эта самая ардуино. Самый простой вариант: пара контактных усиков по бокам машины, и она может самостоятельно объезжать препятствия. Если подключить фотодатчик - может искать темный угол, или светлый, это как запрограммируете. По линии можно бегать заставить, ну и т.д. Программисты/сисадмины на этих платах делают различные примочки к ПК. Например, танцующие в такт музыке фигурки, или индикатор прихода почты в ящик. Короче, как фантазии хватит. Чешир, если есть идея - пишите. Попробую описать, как её можно реализовать с помощью ардуинки. А можно его точное описание?Какая версия?Хотелось бы программировать атмеги для своих целей,либо с ним использовать акселерометр и гироскоп отдельно. Тут глядите, достаточно подробно, КМК. Если есть вопросы, задавайте по одному, буду потихоньку отвечать. Ссылка на комментарий Поделиться на другие сайты More sharing options...
Anverka Опубликовано 22 февраля, 2013 Жалоба Share Опубликовано 22 февраля, 2013 А сложно сделать из этого устройства, штуку чтоб по нажатию на ярлык или кнопку на рабочем столе, реле замыкалось на время))) Типа кнопка запуска автомобтля, сенсорный экран и CarPC установлены))) Ссылка на комментарий Поделиться на другие сайты More sharing options...
SeIvSe Опубликовано 22 февраля, 2013 Жалоба Share Опубликовано 22 февраля, 2013 Тут глядите, достаточно подробно, КМК. Если есть вопросы, задавайте по одному, буду потихоньку отвечать. Ссылка битая...дайте нормальный сайт пожалуйста с именно его характеристиками... Ссылка на комментарий Поделиться на другие сайты More sharing options...
SeIvSe Опубликовано 22 февраля, 2013 Жалоба Share Опубликовано 22 февраля, 2013 Вообщем ссылку переправил...Вы чуток не знающих людей вводите в заблуждение))это не Arduino Nano это OR-duino Nano v1.1,потому проблематично найти характеристики его в интернете при поиске Arduino Nano)).Он новый 450р. стоит. http://shopor.ru/product/or-duino-nano-v11...atmega16816mhz/ + доставка...Если с кабелем идет,то за 400р. взял бы,если нет кабеля,то за 350р... Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 23 февраля, 2013 Автор Жалоба Share Опубликовано 23 февраля, 2013 А сложно сделать из этого устройства, штуку чтоб по нажатию на ярлык или кнопку на рабочем столе, реле замыкалось на время))) Типа кнопка запуска автомобтля, сенсорный экран и CarPC установлены))) Да вроде бы не сложно: Ваш ярлык должен запускать программу (скрипт), отправляющий условный код на виртуальный СОМ-порт, к которому прописана плата. Ардуинка слушает свой порт, и если приходит условный код, включает реле. Реле можно подключить на один из цифровых выходов дуинки через транзисторный ключ. Так можно подключить до 20 штук реле (там 12 доступных цифровых, и 8 аналоговых выходов можно сконфигурировать), только запитать схему правильно нужно. В принципе, можно и похитрее что-то прикрутить, например RFID-ридер, или iButton. Правда, если на Ваш компьютер не встанут драйвера виртуального СОМ-порта (там чип на плате семейства CP210x), то придется шаманить. С виндами и серьезными линуксами проблем вроде нету. А андроиде - есть проблемы, бубен нужен. Вообщем ссылку переправил...Вы чуток не знающих людей вводите в заблуждение))это не Arduino Nano это OR-duino Nano v1.1,потому проблематично найти характеристики его в интернете при поиске Arduino Nano)).Он новый 450р. стоит. http://shopor.ru/product/or-duino-nano-v11...atmega16816mhz/ + доставка...Если с кабелем идет,то за 400р. взял бы,если нет кабеля,то за 350р.. Да, ссылка чего-то криво легла, поправил. Незнающим людям, ИМХО, достаточно узнать, что это выглядит, программируется и работает как Ардуино, а как это называется у производителя - не суть важно (к примеру, никого же не шокирует фраза "Ксерокс Кэнон"). Вы совершенно правы, эта плата точно зовется "OR-duino Nano v1.1", приведенная ссылка, а также ранее приведенный рисунок этого и не скрывают, но если кого-то покоробило - пардон муа . Там плата стоит 450р., а у меня - 550р. Считайте, что я платку за 450 р. отдаю, а 100 рублей - это мастер-класс по применению + консультация и помощь в заливке первой программы + доставка из рук в руки. То на то и выходит. Лично Вам, если возьмете 3 штуки, отдам по 480 рублей. Но, конечно, без консультаций, только доставка. Ссылка на комментарий Поделиться на другие сайты More sharing options...
Anverka Опубликовано 24 февраля, 2013 Жалоба Share Опубликовано 24 февраля, 2013 Да вроде бы не сложно: Ваш ярлык должен запускать программу (скрипт), отправляющий условный код на виртуальный СОМ-порт, к которому прописана плата. Ардуинка слушает свой порт, и если приходит условный код, включает реле. Реле можно подключить на один из цифровых выходов дуинки через транзисторный ключ. Так можно подключить до 20 штук реле (там 12 доступных цифровых, и 8 аналоговых выходов можно сконфигурировать), только запитать схему правильно нужно. В принципе, можно и похитрее что-то прикрутить, например RFID-ридер, или iButton. Правда, если на Ваш компьютер не встанут драйвера виртуального СОМ-порта (там чип на плате семейства CP210x), то придется шаманить. С виндами и серьезными линуксами проблем вроде нету. А андроиде - есть проблемы, бубен нужен. если покажешь и расскажешь как это сделать, то возьму обязательно, комп в тачке на винде xp Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 25 февраля, 2013 Автор Жалоба Share Опубликовано 25 февраля, 2013 если покажешь и расскажешь как это сделать, то возьму обязательно, комп в тачке на винде xp кидай телефон в личку. платку сопряжения для тебя придется собрать => + 200руб. Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 26 февраля, 2013 Автор Жалоба Share Опубликовано 26 февраля, 2013 530 Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 27 февраля, 2013 Автор Жалоба Share Опубликовано 27 февраля, 2013 525 Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 1 марта, 2013 Автор Жалоба Share Опубликовано 1 марта, 2013 520 Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 2 марта, 2013 Автор Жалоба Share Опубликовано 2 марта, 2013 525 Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 3 марта, 2013 Автор Жалоба Share Опубликовано 3 марта, 2013 530 Ссылка на комментарий Поделиться на другие сайты More sharing options...
Antipod Опубликовано 4 марта, 2013 Жалоба Share Опубликовано 4 марта, 2013 http://robocraft.ru/blog/electronics/1053.html интересная темка для роботов, к не можно ардуинку подрубить Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 5 марта, 2013 Автор Жалоба Share Опубликовано 5 марта, 2013 вышеописанную ардуинку - не уверен. придется драйвера прикручивать для CP2102, наличие оных и успех оценить затрудняюсь. попробуете? Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 6 марта, 2013 Автор Жалоба Share Опубликовано 6 марта, 2013 535 Ссылка на комментарий Поделиться на другие сайты More sharing options...
Antipod Опубликовано 6 марта, 2013 Жалоба Share Опубликовано 6 марта, 2013 CP210x (OR-USB-UART), FTDI, PL2303 в файл /etc/config/ser2net.conf надо добавить строку: 3001:raw:600:/dev/ttyUSB0:115200 NONE 1STOPBIT 8DATABITS -XONXOFF -LOCAL -RTSCTS После перезагрузки UART порт доступен на TCP порту 3001 вышеописанную ардуинку - не уверен. придется драйвера прикручивать для CP2102, наличие оных и успех оценить затрудняюсь. попробуете? отсюда http://roboforum.ru/wiki/OR-WRT_0.70 Ссылка на комментарий Поделиться на другие сайты More sharing options...
Eruman Опубликовано 6 марта, 2013 Автор Жалоба Share Опубликовано 6 марта, 2013 действительно, я давно за темой не следил. кстати, TP-Link MR3020 в DNS на Островского видел, 740 рублей. http://astrahan.dns-shop.ru/catalog/i14262...derzhkoj-3.html таки попробуете? у вас и тележка была подходящая для него. если уже нету - дам для экспериментов бесплатно, за подробное описание сборки всего этого добра в одну кучу. Ссылка на комментарий Поделиться на другие сайты More sharing options...

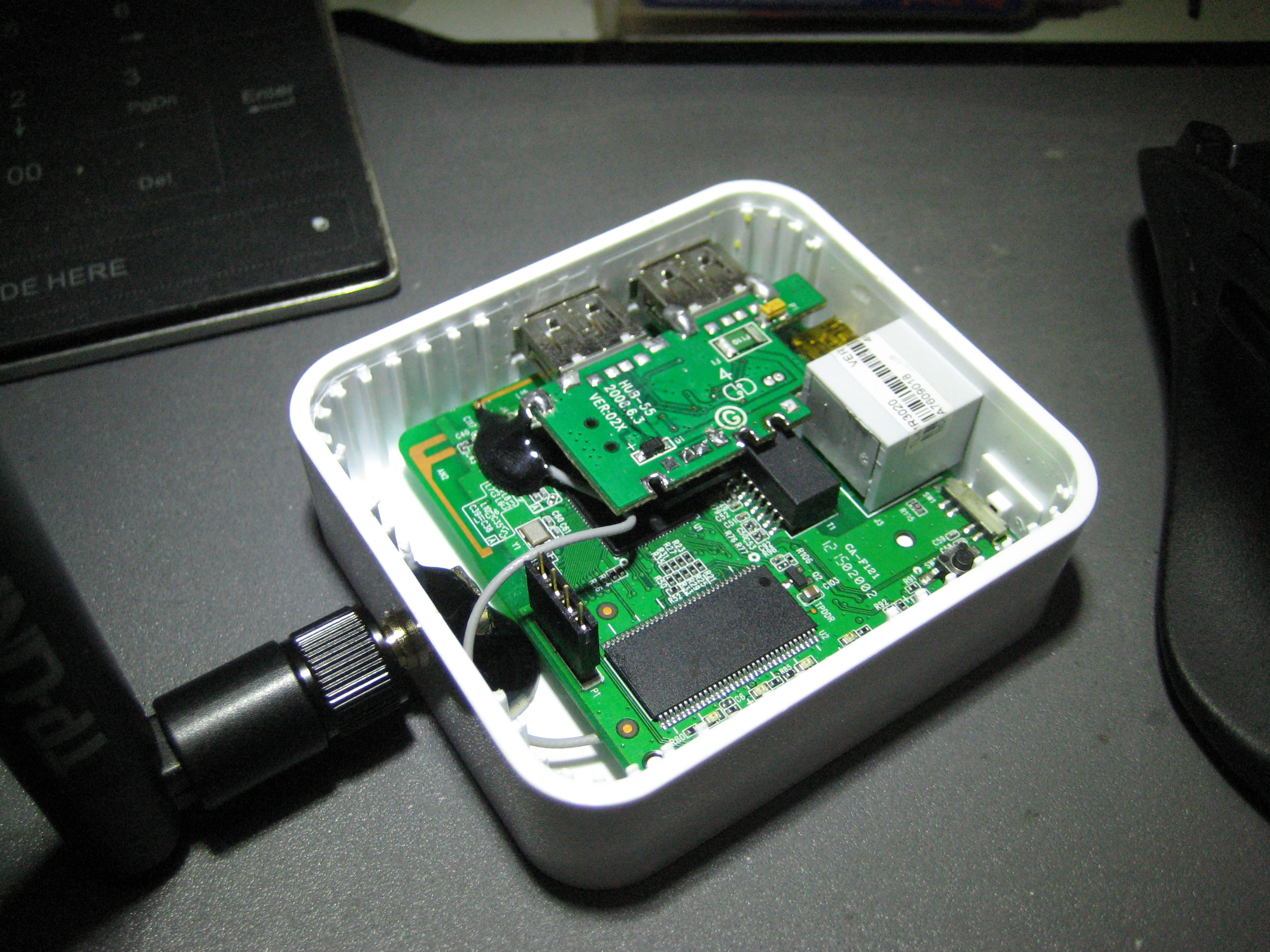

Antipod Опубликовано 6 марта, 2013 Жалоба Share Опубликовано 6 марта, 2013 так у меня уже есть и тплинк переделанный, и ардуинка только мега. жду сервоприводы с китая Ссылка на комментарий Поделиться на другие сайты More sharing options...
